Пилотные гидролинии (4-2) — HITACHI CX1100

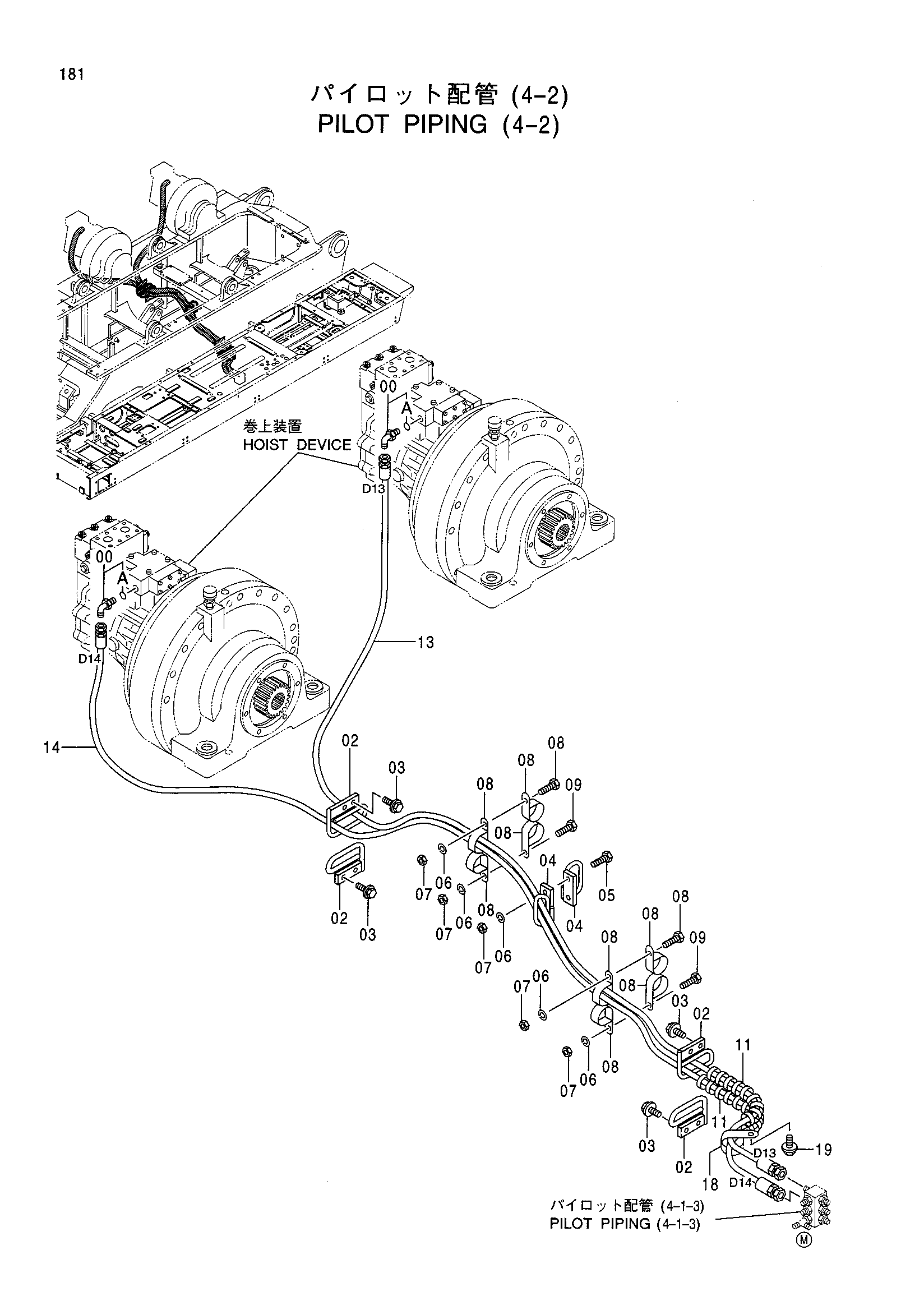

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 8071965 | Опора | 4 |
| 03 | J011230 | Болт с шайбой | 8 |
| 04 | 8030483 | Опора | 2 |
| 05 | J901035 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | J950010 | Гайка | 6 |
| 08 | 4193816 | Зажим | 8 |
| 09 | J901025 | Болт | 4 |
| 11 | 4327294 | Защитный кожух | 2 |
| 13 | 4357991 | Шланг (D13) | 1 |
| 14 | 4357991 | Шланг (D14) | 1 |
| 18 | 4190264 | Зажим | 1 |
| 19 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
