Жгут проводов зажим — HITACHI CX1100

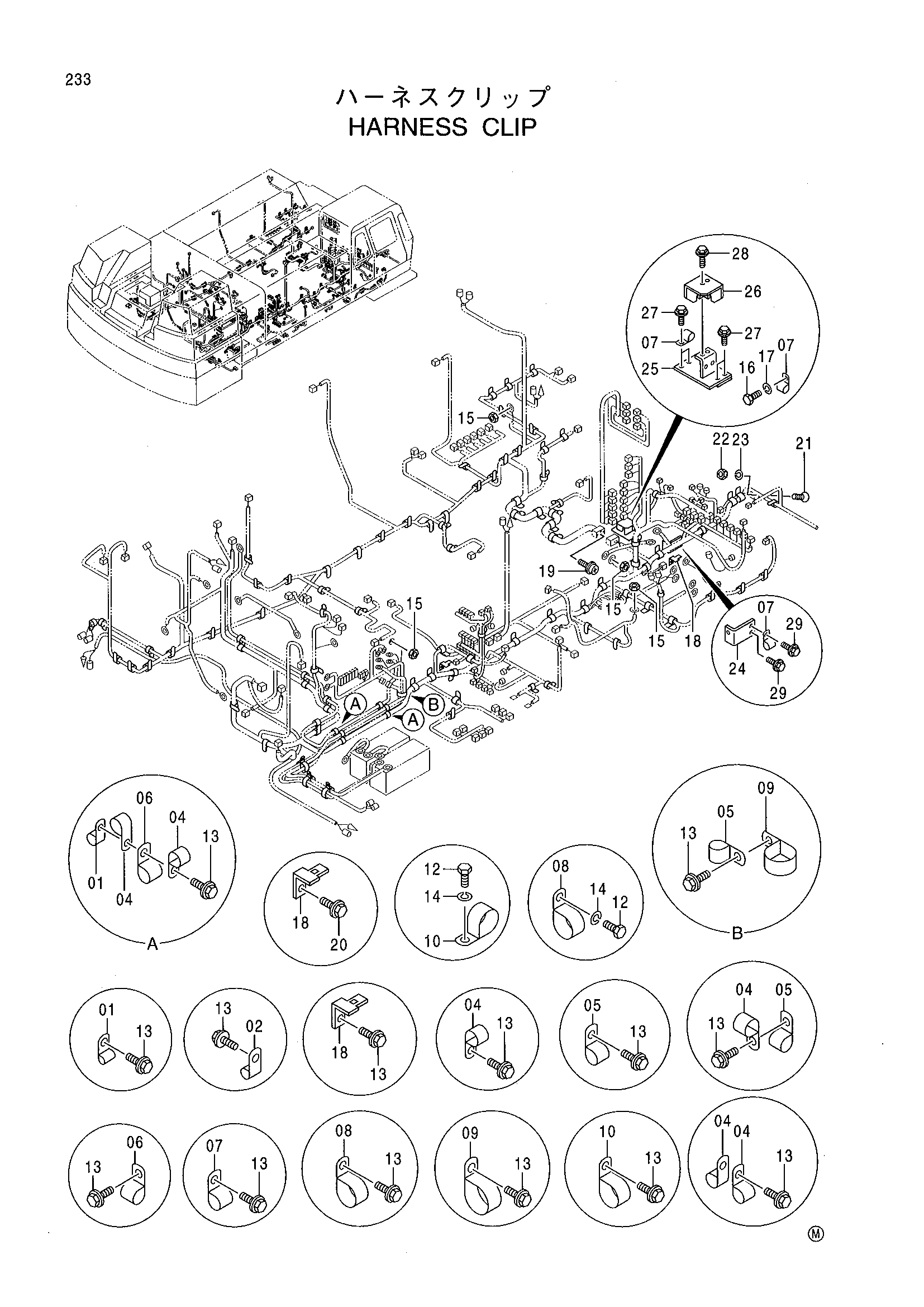

Заводская схема «Жгут проводов зажим» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим | 27 |
| 02 | 4190275 | Зажим | 15 |
| 04 | 4190274 | Зажим | 25 |
| 05 | 4190263 | Зажим | 10 |
| 06 | 4192035 | Зажим | 3 |
| 07 | 4190264 | Зажим | 8 |
| 08 | 4190291 | Зажим | 7 |
| 09 | 4193848 | Зажим | 7 |
| 10 | 4190265 | Зажим | 5 |
| 12 | J901016 | Болт | 4 |
| 13 | J011022 | Болт с шайбой | 85 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J950010 | Гайка | 5 |
| 16 | J901025 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | 4336875 | Кронштейн | 2 |
| 19 | J460314 | Винт с шайбой | 4 |
| 20 | J011022 | Болт с шайбой | 2 |
| 21 | M470313 | Винт | 3 |
| 22 | M500303 | Гайка | 3 |
| 23 | A590903 | Пружинная шайба | 3 |
| 24 | 9753439 | Кронштейн | 1 |
| 25 | 8084722 | Кронштейн | 1 |
| 26 | 8084721 | Крышка | 1 |
| 27 | J021025 | Болт с шайбой | 4 |
| 28 | J021030 | Болт с шайбой | 2 |
| 29 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
