Поворот рычаг (3) — HITACHI CX1100

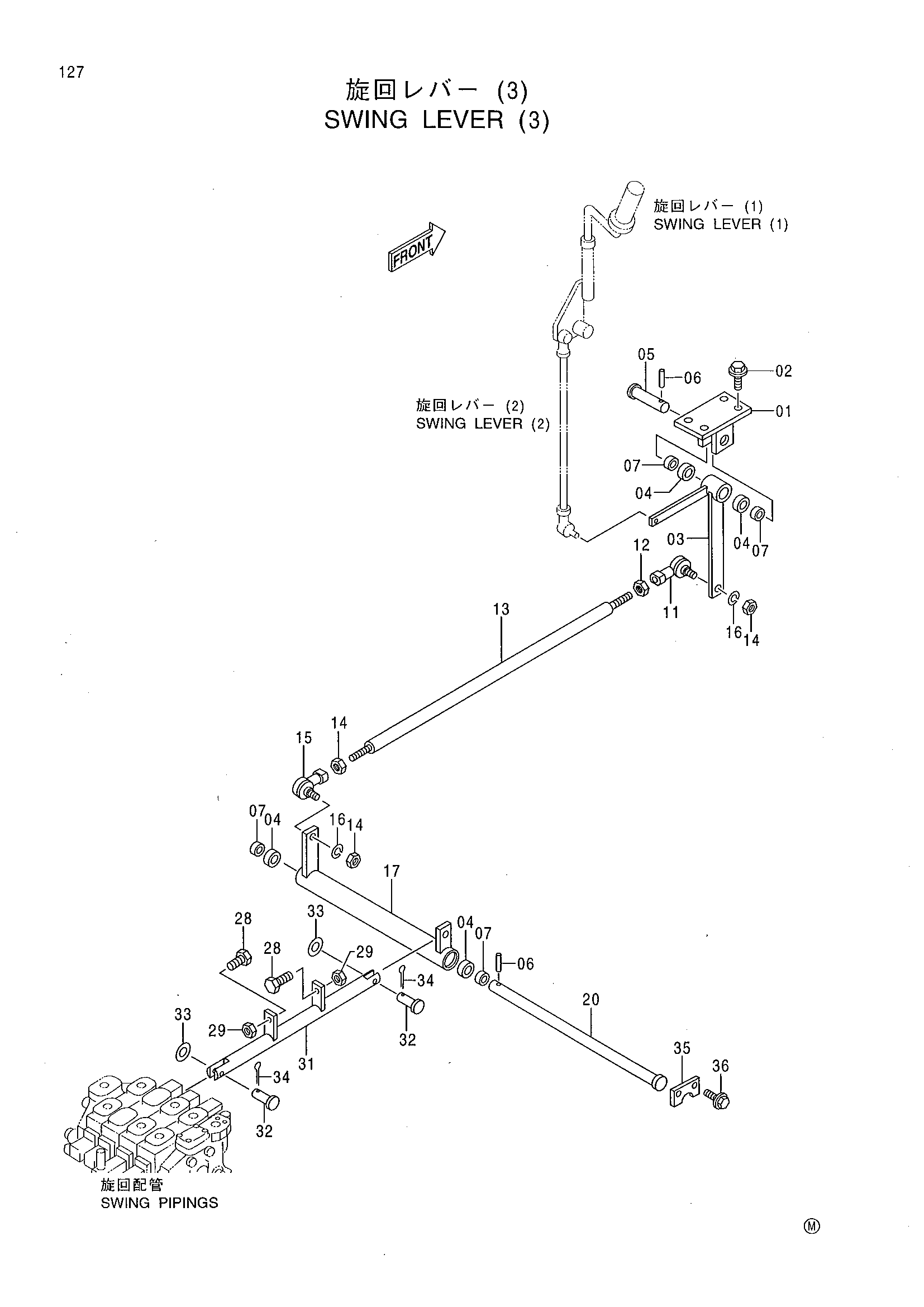

Заводская схема «Поворот рычаг (3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057168 | Кронштейн | 1 |
| 02 | J011025 | Болт с шайбой | 4 |
| 03 | 8058873 | Рычаг | 1 |
| 04 | 4330806 | Шариковый подшипник | 4 |
| 05 | 4315638 | Палец | 1 |
| 06 | 4052135 | Пружинный штифт | 2 |
| 07 | 4331687 | Проставка | 4 |
| 11 | 4154627 | Шарнир | 1 |
| 12 | J955014 | Гайка L | 1 |
| 13 | 9747039 | Шток | 1 |
| 14 | J950014 | Гайка | 3 |
| 15 | 4154626 | Шарнир | 1 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | 8067860 | Рычаг | 1 |
| 20 | 4379511 | Палец | 1 |
| 28 | 4350628 | Болт | 2 |
| 29 | J950010 | Гайка | 2 |
| 31 | 8067856 | Шток | 1 |
| 32 | 4379697 | Палец | 2 |
| 33 | A590112 | Плоская шайба | 2 |
| 34 | A764020 | Шплинт | 2 |
| 35 | 4379690 | Стопорная пластина | 1 |
| 36 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
