Электрооборудование (2) — HITACHI CX1100

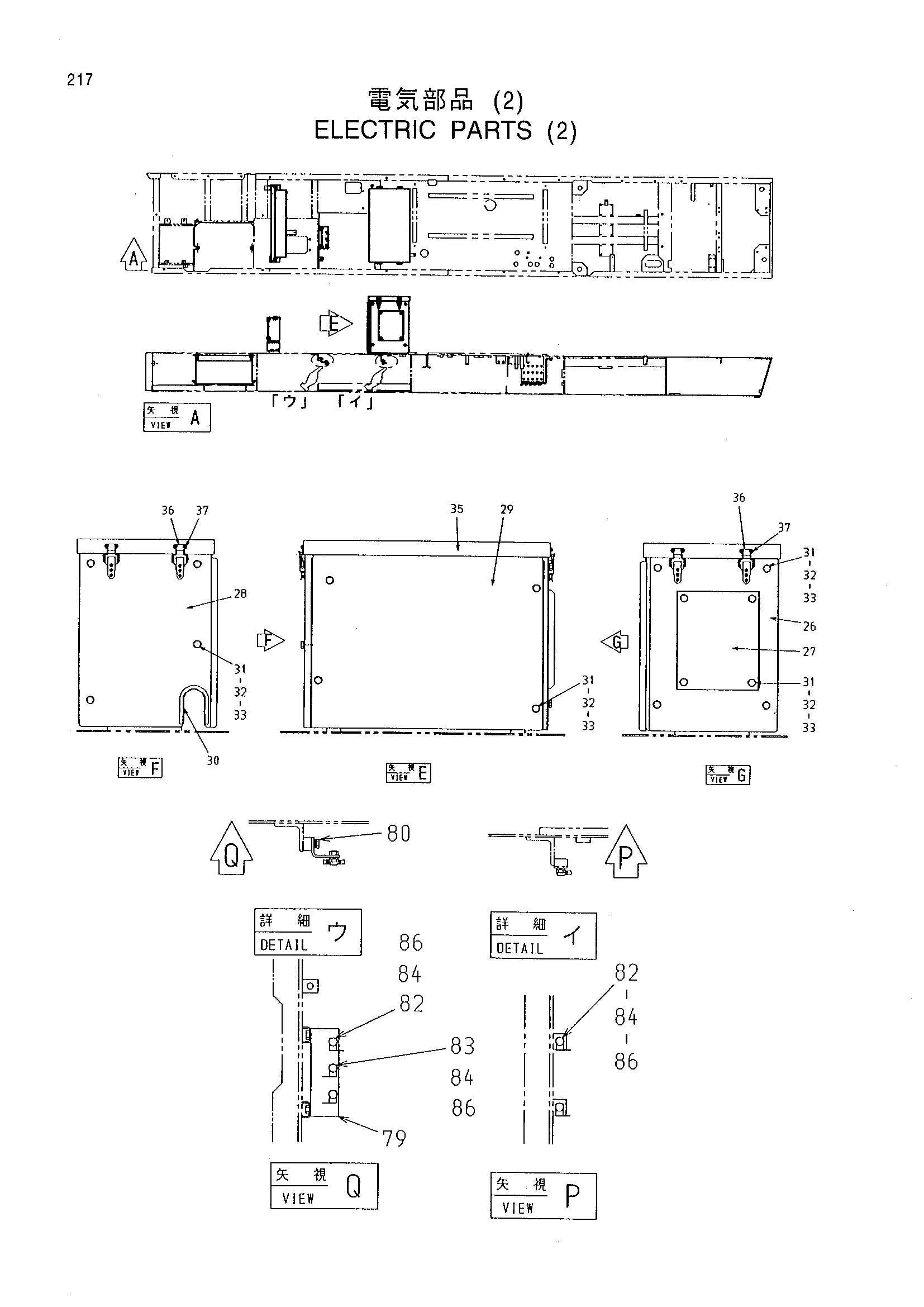

Заводская схема «Электрооборудование (2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 26 | 8076256 | Крышка(1) | 1 |
| 27 | 3085904 | Крышка(2) | 1 |
| 28 | 8076257 | Крышка(3) | 1 |
| 29 | 3085905 | Крышка(4) | 1 |
| 30 | 4404976 | Резиновая прокладка | 1 |
| 31 | J901020 | Болт | 16 |
| 32 | A590910 | Пружинная шайба | 16 |
| 33 | A590110 | Плоская шайба | 16 |
| 35 | 8076258 | Крышка(5) | 1 |
| 36 | 4339649 | Защёлка | 4 |
| 37 | J460412 | Винт с шайбой | 20 |
| 79 | 9750586 | Кронштейн | 1 |
| 80 | J021025 | Болт с шайбой | 2 |
| 82 | 4257159 | Кронштейн | 3 |
| 83 | 4336875 | Кронштейн | 2 |
| 84 | J901020 | Болт | 5 |
| 86 | A590910 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
