Нижний стрела — HITACHI CX1100

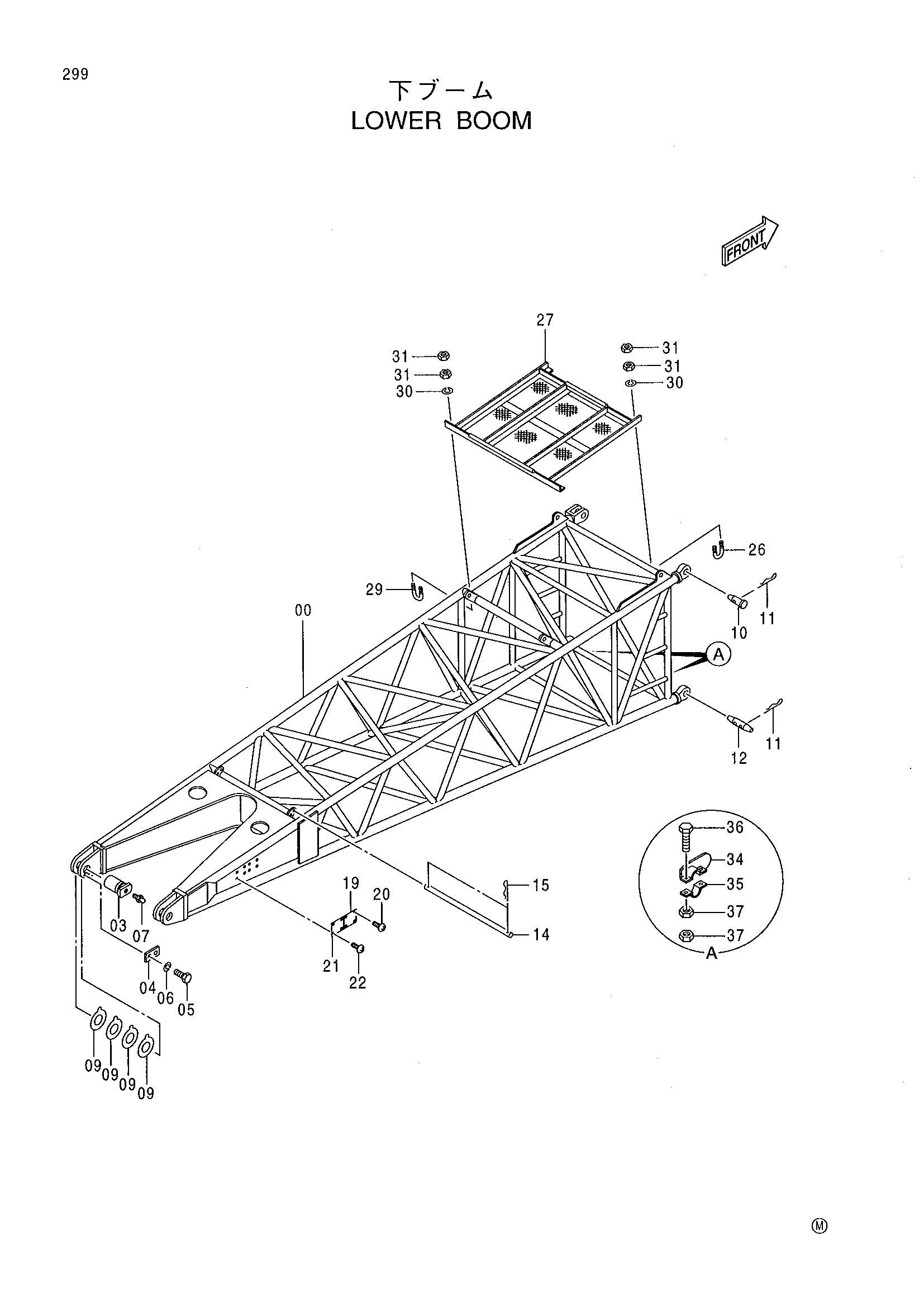

Заводская схема «Нижний стрела» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015797 | Стрела нижний | 1 |
| 03 | 3016779 | Мост | 2 |
| 04 | X4249 | Стопорная пластина | 2 |
| 05 | J932035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 09 | 4388088 | Регулировочная шайба 1.6 | 8 |
| 10 | 4046619 | Палец | 2 |
| 11 | 4043750 | Стопорный палец | 6 |
| 12 | 4112797 | Палец | 2 |
| 14 | 4108495 | Трубка | 1 |
| 15 | A768063 | Шплинт | 2 |
| 20 | M492564 | Приводной винт | 4 |
| 21 | 4053262 | Информационная табличка | 1 |
| 22 | M492564 | Приводной винт | 4 |
| 26 | 4234259 | U-образный болт | 2 |
| 27 | 8069285 | Защитный кожух | 1 |
| 29 | 4227301 | U-образный болт | 2 |
| 30 | A590910 | Пружинная шайба | 8 |
| 31 | J950010 | Гайка | 16 |
| 34 | 9731588 | Ограничитель | 2 |
| 35 | 4234260 | Хомут трубки | 2 |
| 36 | J901030 | Болт | 4 |
| 37 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
