Кондиционер. детали (3) — HITACHI CX1100

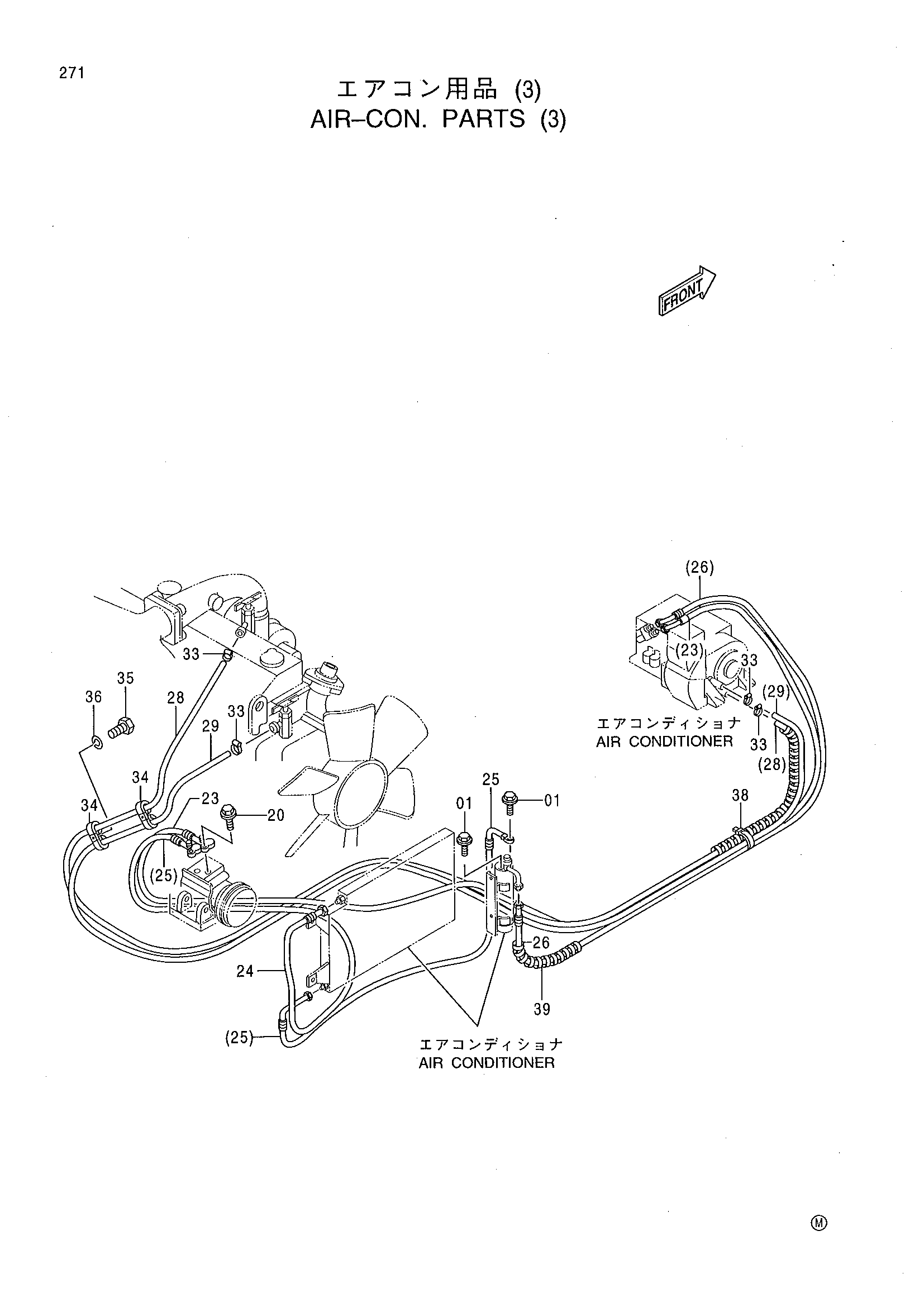

Заводская схема «Кондиционер. детали (3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020625 | Болт с шайбой | 2 |
| 20 | J020630 | Болт с шайбой | 2 |
| 23 | 4358508 | Шланг | 1 |
| 24 | 4358509 | Шланг | 1 |
| 25 | 4357062 | Шланг | 1 |
| 26 | 4358510 | Шланг | 1 |
| 28 | 4357864 | Водяной шланг | 1 |
| 29 | 4357203 | Водяной шланг | 1 |
| 33 | 4514699 | Хомут шланга | 4 |
| 34 | 4190277 | Зажим | 4 |
| 35 | J901016 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 38 | 4055312 | Ленточный зажим | 20 |
| 39 | 4044420 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
