Насос трубопроводы (2) — HITACHI CX1100

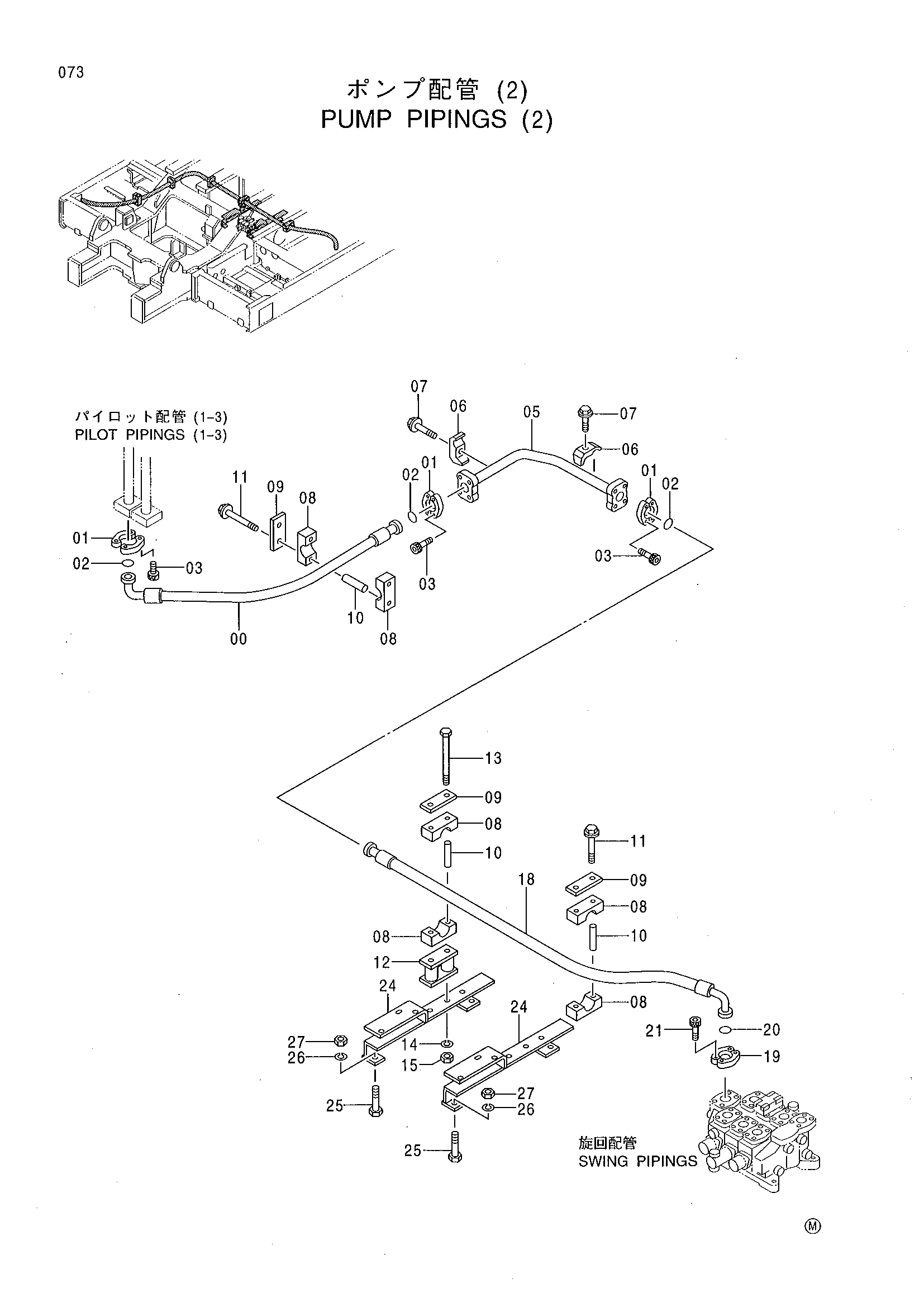

Заводская схема «Насос трубопроводы (2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4367886 | Шланг | 1 |
| 01 | 4085560 | Разъёмный фланец | 6 |
| 02 | 966993 | Уплотнительное кольцо | 3 |
| 03 | M341250 | Болт с внутренним шестигранником | 12 |
| 05 | 8065748 | Трубка | 1 |
| 06 | 4190127 | Хомут трубки | 2 |
| 07 | J011265 | Болт с шайбой | 2 |
| 08 | 4341808 | Хомут шланга | 6 |
| 09 | 4341803 | Пластина | 3 |
| 10 | 4205614 | Проставка | 6 |
| 11 | J011285 | Болт с шайбой | 4 |
| 12 | 9746477 | Кронштейн | 1 |
| 13 | J901210 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 18 | 4367888 | Шланг | 1 |
| 19 | 4154614 | Разъёмный фланец | 2 |
| 20 | 4508805 | Уплотнительное кольцо | 1 |
| 21 | M341230 | Болт с внутренним шестигранником | 4 |
| 24 | 8065944 | Кронштейн | 2 |
| 25 | J901255 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
