Направляющая каток (башенный: верхний) — HITACHI CX1100

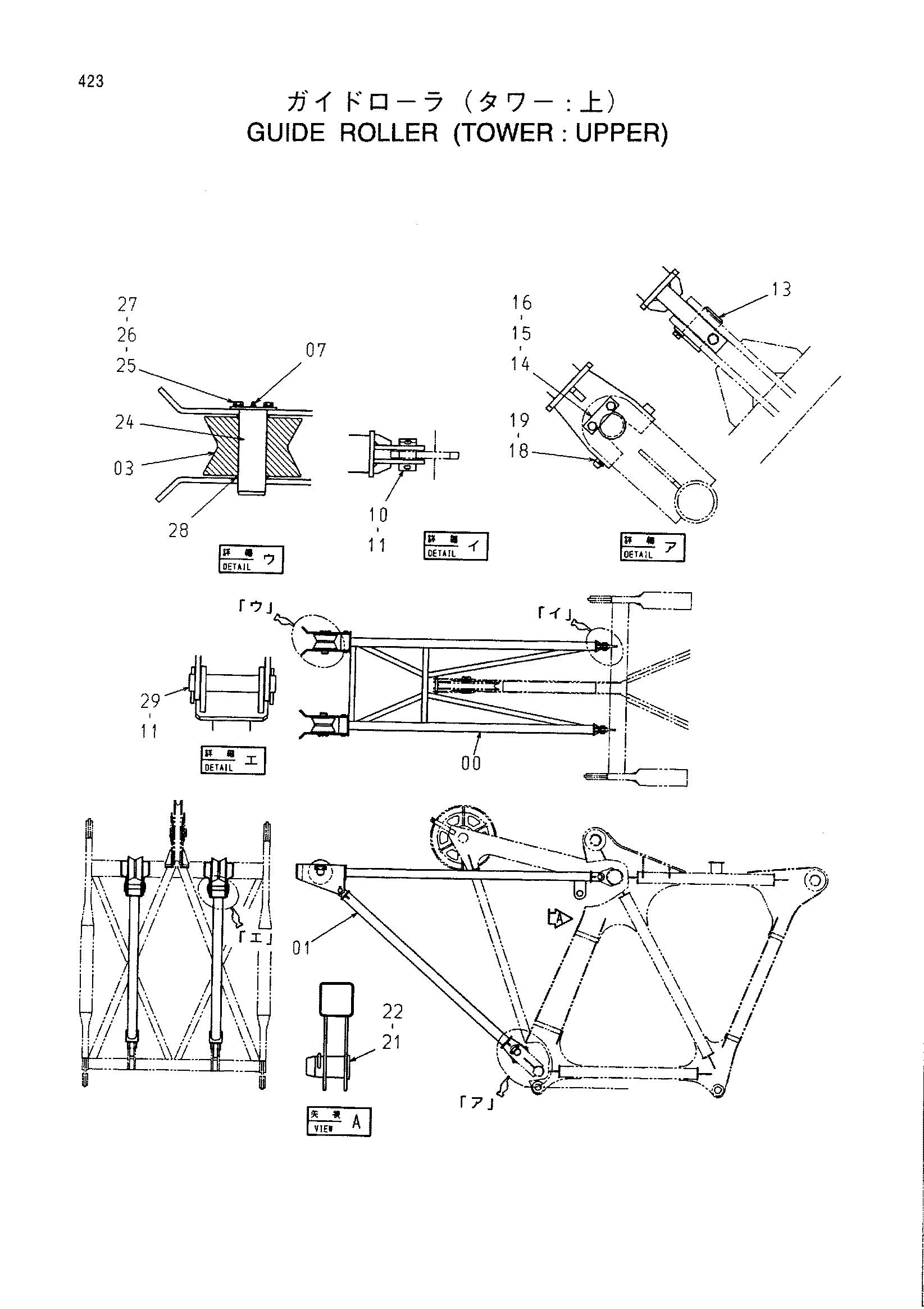

Заводская схема «Направляющая каток (башенный: верхний)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041395 | Каток направляющая | 1 |
| 01 | 8086016 | Стойка | 2 |
| 03 | 4118739 | Ролик | 2 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 10 | 4239588 | Палец | 2 |
| 11 | A768071 | Шплинт | 8 |
| 13 | 4456733 | Палец | 2 |
| 14 | X4246 | Стопорная пластина | 2 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 18 | 4456734 | Палец | 2 |
| 19 | 4077248 | Стопорный палец | 2 |
| 21 | 4456732 | Палец | 2 |
| 22 | 3002554 | Стопорный палец | 2 |
| 24 | 4201209 | Палец | 2 |
| 25 | 4201208 | Стопорная пластина | 2 |
| 26 | J901225 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | 4139905 | Проставка | 4 |
| 29 | 4466081 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
