Гусёк стрелы ропес — HITACHI CX1100

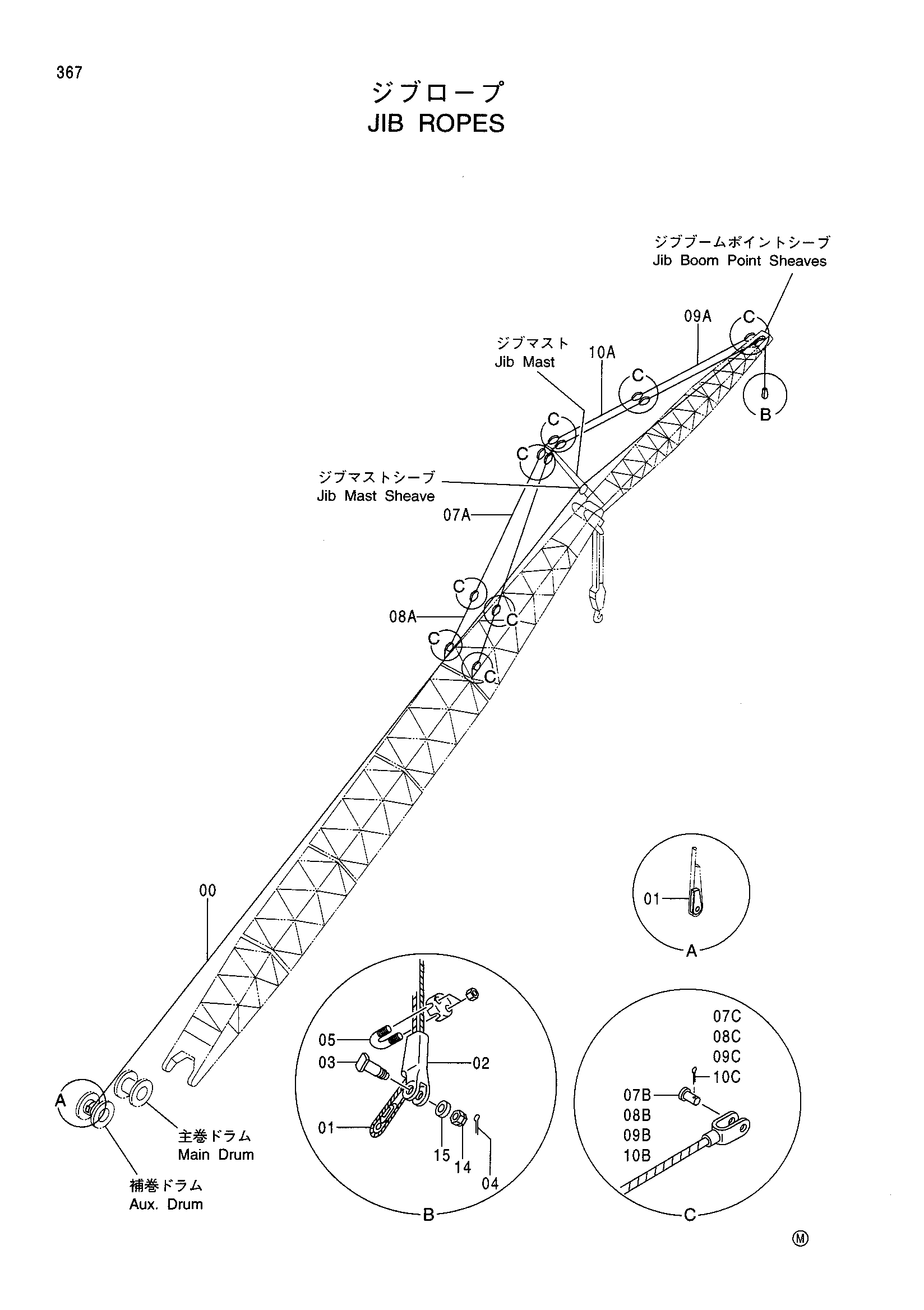

Заводская схема «Гусёк стрелы ропес» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428281 | Канат провод 200M | 1 |
| 01 | 4097430 | Ведге | 2 |
| 02 | 2011693 | Разъём канат | 1 |
| 03 | 4387083 | Палец | 1 |
| 04 | A766063 | Шплинт | 1 |
| 05 | 94-2909 | Зажим провод | 1 |
| 07A-C | 9204799 | Канат подвесной 9.42M | 2 |
| 07A | 8085142 | Канат подвесной | 1 |
| 07B | 432992 | Мост | 2 |
| 07C | A761063 | Шплинт | 2 |
| 08A-C | 9178988 | Канат подвесной 1.65M | 2 |
| 08A | 8075562 | Канат подвесной | 1 |
| 08B | 432992 | Мост | 1 |
| 08C | A761063 | Шплинт | 1 |
| 09A-C | 9204800 | Канат подвесной 14.5M | 2 |
| 09A | 8085143 | Канат подвесной | 1 |
| 09B | 432992 | Мост | 2 |
| 09C | A761063 | Шплинт | 2 |
| 10A-C | 9174789 | Канат подвесной 5.75M | 6 |
| 10A | 8073972 | Канат подвесной | 1 |
| 10B | 432992 | Мост | 1 |
| 10C | A761063 | Шплинт | 1 |
| 14 | 4137247 | Корончатая гайка | 1 |
| 15 | 4114408 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
