Стрела ограничитель подъёма предотвращение устройство — HITACHI CX1100

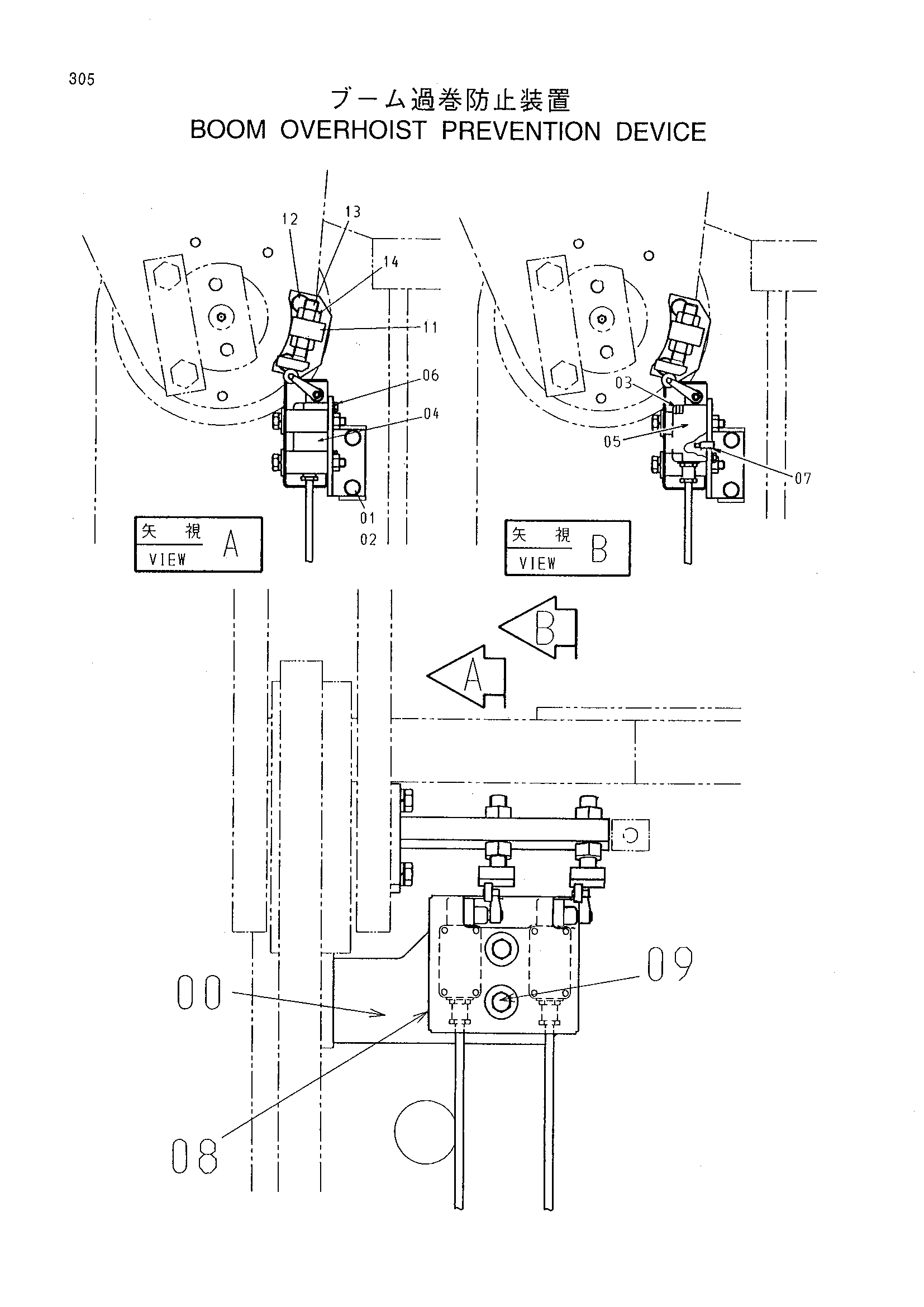

Заводская схема «Стрела ограничитель подъёма предотвращение устройство» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757414 | Кронштейн | 1 |
| 01 | J901020 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | J450430 | Винт с шайбой | 4 |
| 04 | 4461052 | Выключатель концевой | 1 |
| 05 | 4461053 | Выключатель концевой | 1 |
| 07 | 4144012 | Пружинный штифт | 4 |
| 08 | 8085187 | Крышка | 1 |
| 09 | J031070 | Болт с шайбой | 2 |
| 11 | 9757415 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 13 | 9757399 | Ответная планка | 1 |
| 14 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
