Управление двигателем трос — HITACHI CX1100

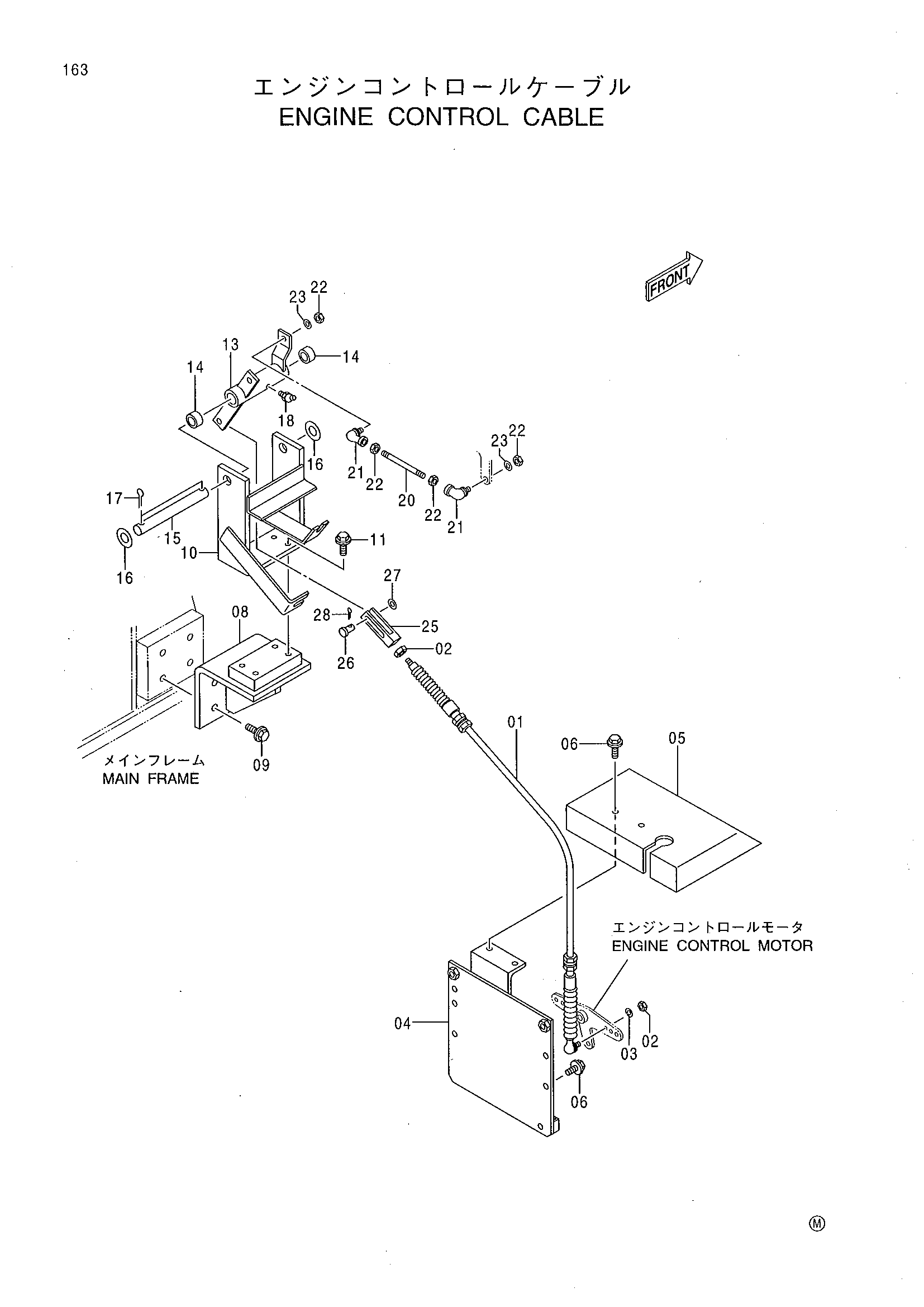

Заводская схема «Управление двигателем трос» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4389453 | Трос управления | 1 |
| 02 | M500605 | Гайка | 2 |
| 03 | A590906 | Пружинная шайба | 1 |
| 04 | 8069804 | Кронштейн | 1 |
| 05 | 3065790 | Крышка | 1 |
| 06 | J021025 | Болт с шайбой | 8 |
| 08 | 8061327 | Кронштейн | 1 |
| 09 | J011235 | Болт с шайбой | 4 |
| 10 | 8069803 | Кронштейн | 1 |
| 11 | J011025 | Болт с шайбой | 4 |
| 13 | 8066265 | Рычаг | 1 |
| 14 | 4075781 | Втулка | 2 |
| 15 | 4321025 | Палец | 1 |
| 16 | A590120 | Плоская шайба | 2 |
| 17 | A764040 | Шплинт | 2 |
| 18 | J75581 | Пресс-маслёнка | 1 |
| 20 | 4321027 | Шток | 1 |
| 21 | 4056016 | Шарнир | 2 |
| 22 | M500504 | Гайка | 4 |
| 23 | A590905 | Пружинная шайба | 2 |
| 25 | 4347944 | Концевой вилка | 1 |
| 26 | 4002679 | Палец | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 28 | A763016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
