Электрооборудование (кабина платформа) — HITACHI CX1100

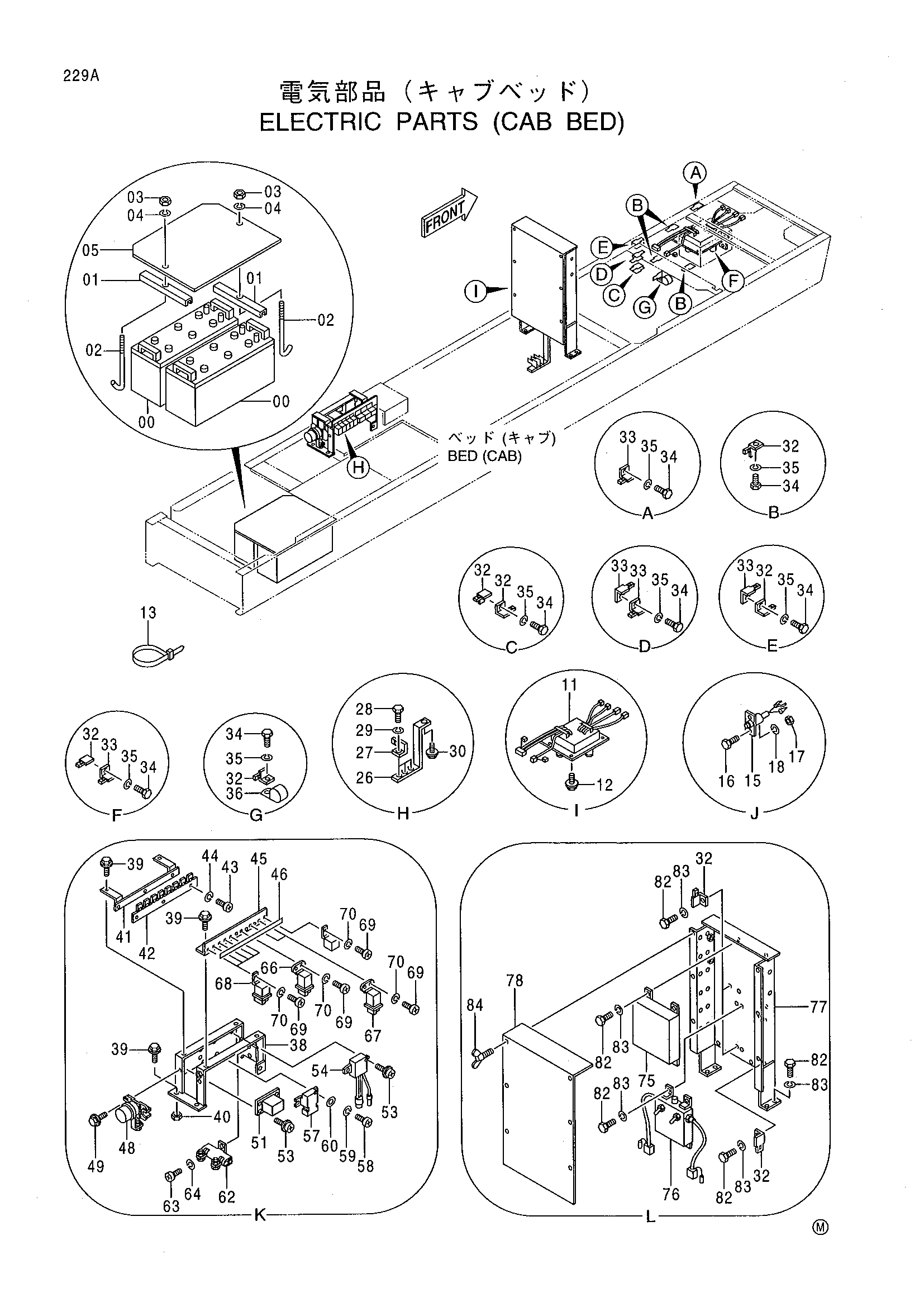

Заводская схема «Электрооборудование (кабина платформа)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 8069686 | Крышка | 1 |
| 11 | 4386823 | Короб клемма | 1 |
| 12 | J011030 | Болт с шайбой | 4 |
| 13 | 4055311 | Ленточный зажим | 14 |
| 15 | 4190997 | Короб клемма | 1 |
| 16 | J900620 | Болт | 2 |
| 17 | M500605 | Гайка | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 26 | 4390099 | Кронштейн | 1 |
| 27 | 4252767 | Кронштейн | 3 |
| 28 | J900610 | Болт | 3 |
| 29 | A590906 | Пружинная шайба | 3 |
| 30 | J011025 | Болт с шайбой | 1 |
| 32 | 4257159 | Кронштейн | 11 |
| 33 | 4336875 | Кронштейн | 5 |
| 34 | J901014 | Болт | 9 |
| 35 | A590910 | Пружинная шайба | 9 |
| 36 | 4190271 | Зажим | 1 |
| 37 | J021025 | Болт с шайбой | 7 |
| 38 | 8068623 | Кронштейн | 1 |
| 39 | J011025 | Болт с шайбой | 7 |
| 40 | J950010 | Гайка | 2 |
| 41 | 8068624 | Кронштейн | 1 |
| 42 | 3074313 | Кронштейн | 1 |
| 43 | M430410 | Винт | 3 |
| 44 | A590904 | Пружинная шайба | 3 |
| 45 | 3079559 | Кронштейн | 1 |
| 46 | 3078885 | Информационная табличка | 1 |
| 48 | 4031771 | Реле аккумулятор | 1 |
| 49 | J020825 | Болт с шайбой | 2 |
| 51 | 4515085 | Реле | 1 |
| 53 | J450612 | Винт с шайбой | 6 |
| 54 | 4185885 | Реле | 1 |
| 57 | 4210118 | Таймер | 1 |
| 58 | M430610 | Винт | 2 |
| 59 | A590906 | Пружинная шайба | 2 |
| 60 | A590106 | Плоская шайба | 2 |
| 62 | 4158761 | Резистор | 1 |
| 63 | M430510 | Винт | 2 |
| 64 | A590905 | Пружинная шайба | 2 |
| 66 | 4210117 | Реле | 1 |
| 67 | 4210117 | Реле | 2 |
| 68 | 4251588 | Реле | 5 |
| 69 | M430610 | Винт | 12 |
| 70 | A590906 | Пружинная шайба | 12 |
| 75 | 9163319 | Контроллер нега | 1 |
| 76 | 4400143 | Резистор | 1 |
| 77 | 8069639 | Кронштейн | 1 |
| 78 | 4388548 | Крышка | 1 |
| 82 | J901020 | Болт | 15 |
| 83 | A590910 | Пружинная шайба | 15 |
| 84 | M361020 | Болт винг | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
