Пилотный клапан (дополнительное оборудование) — HITACHI CX1100

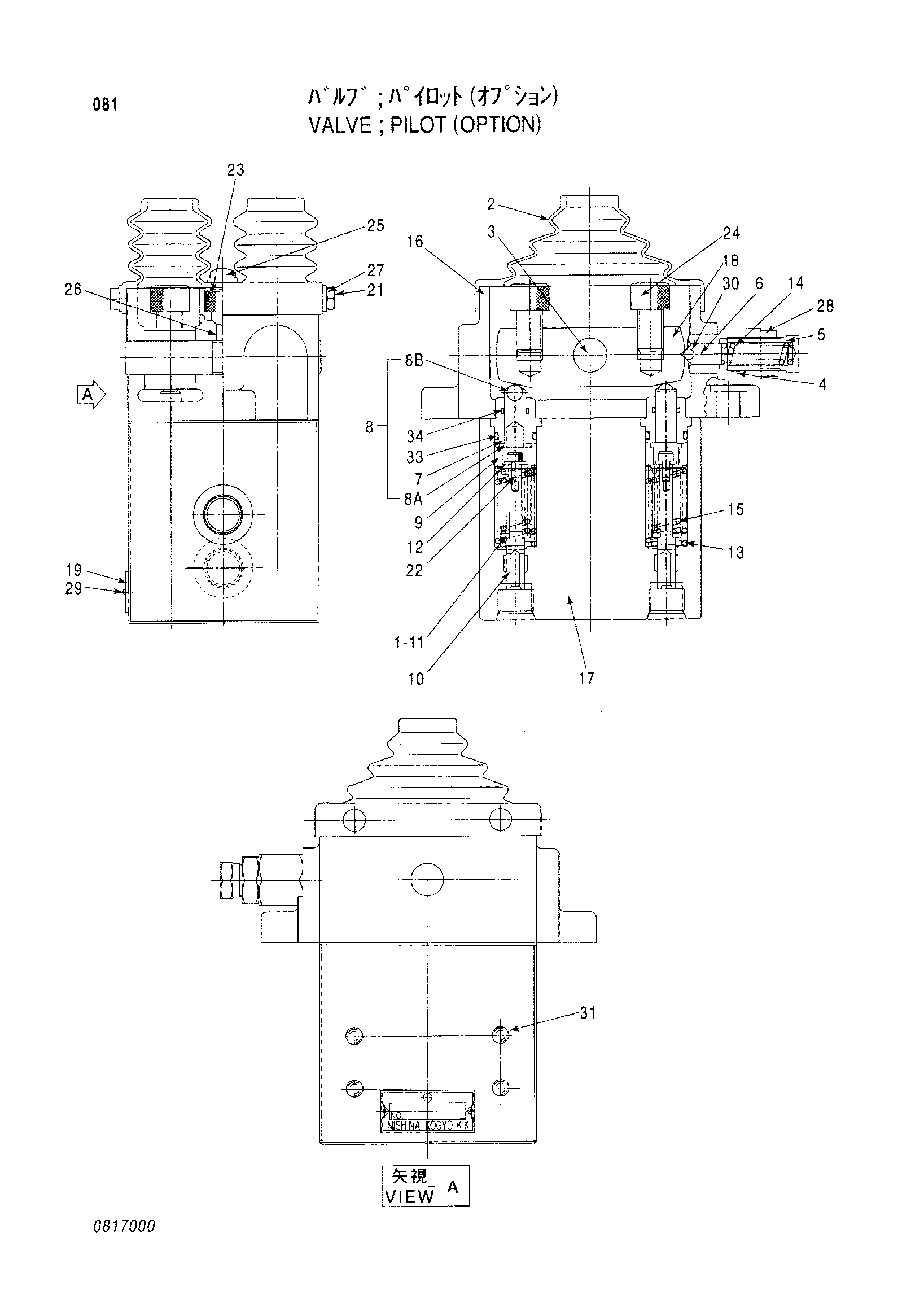

Заводская схема «Пилотный клапан (дополнительное оборудование)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4357306 | Пилотный клапан | 1 | |
| 1 | 0348002 | Регулировочная шайба | 4 |
| 2 | 0348017 | Крышка | 1 |
| 3 | 0250306 | Палец | 1 |
| 4 | 0348004 | Направляющая | 2 |
| 5 | 0348005 | Винт регулировочный | 2 |
| 6 | 0348006 | Держатель шарик | 2 |
| 7 | 0250307 | Втулка | 4 |
| 8 | 0250320 | Пусхер в сборе | 4 |
| 9 | 0250309 | Направляющая пружины | 4 |
| 10 | 0250310 | Золотник | 4 |
| 11 | 0250311 | Держатель пружина | 4 |
| 12 | 0250312 | Шайба | 4 |
| 13 | 0250313 | Пружина | 4 |
| 14 | 0348011 | Пружина | 2 |
| 15 | 0250304 | Пружина | 4 |
| 16 | 0250402 | Корпус | 1 |
| 17 | 0817001 | Корпус | 1 |
| 18 | 0817002 | Кулачок | 2 |
| 21 | 0228910 | Болт | 4 |
| 22 | M340408 | Болт с внутренним шестигранником | 4 |
| 23 | M341071 | Болт с внутренним шестигранником | 2 |
| 24 | M341220 | Болт с внутренним шестигранником | 4 |
| 25 | M430608 | Винт | 2 |
| 26 | 0228908 | Винт | 1 |
| 27 | A590106 | Плоская шайба | 6 |
| 28 | J951016 | Гайка | 2 |
| 30 | 0228903 | Стальной шарик | 2 |
| 31 | 0228705 | Стальной шарик | 4 |
| 33 | 954495 | Уплотнительное кольцо | 4 |
| 34 | 0228902 | Уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
