Гусёк стрелы маст — HITACHI CX1100

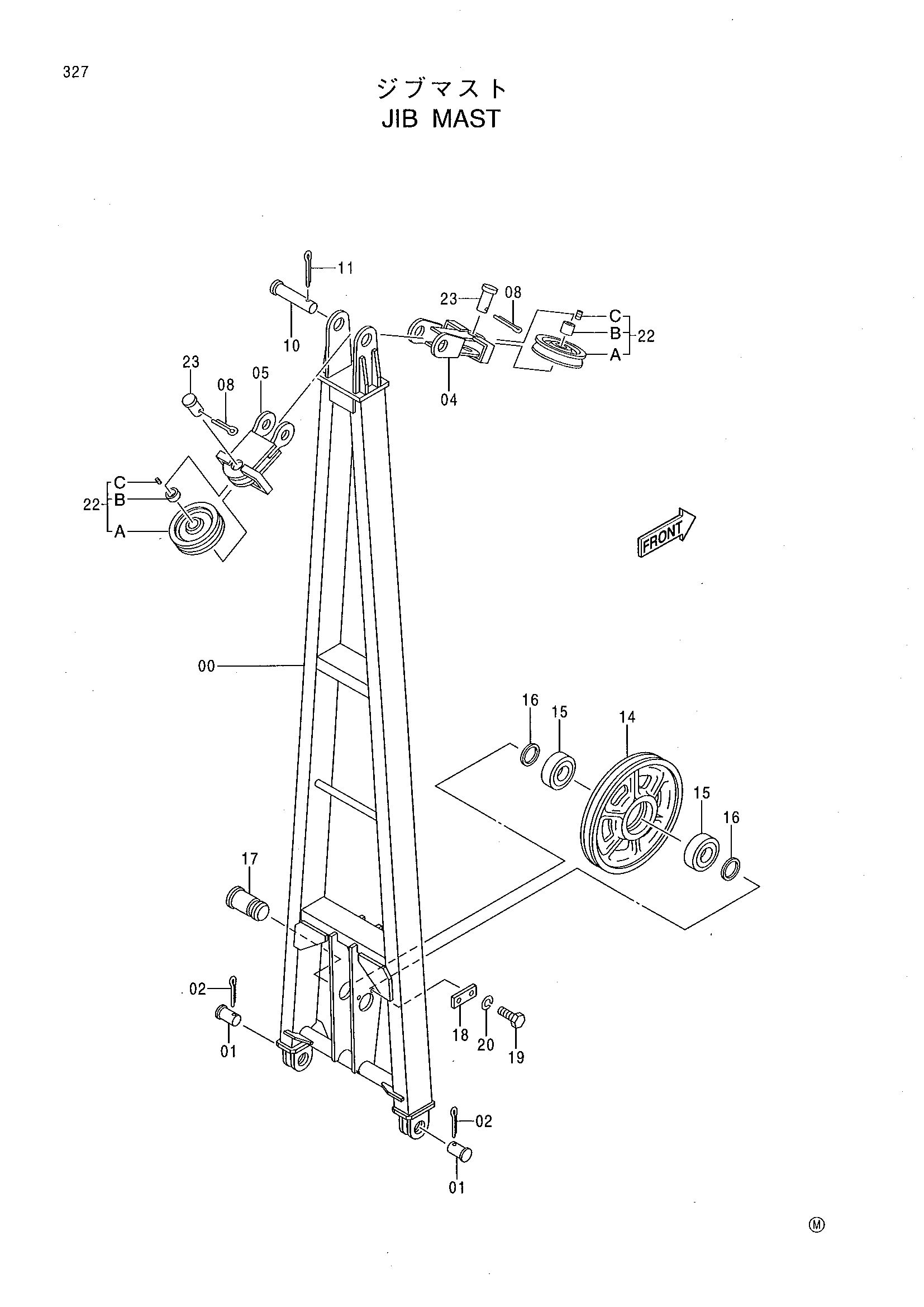

Заводская схема «Гусёк стрелы маст» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7014622 | Маст гусёк стрелы | 1 |
| 01 | 4032075 | Палец | 2 |
| 02 | A761000 | Шплинт | 2 |
| 04 | 8066271 | Подвес | 1 |
| 05 | 8066272 | Подвес | 1 |
| 08 | A761000 | Шплинт | 2 |
| 10 | 4163154 | Палец | 1 |
| 11 | A761000 | Шплинт | 2 |
| 14 | 3016413 | Канатный блок | 1 |
| 15 | 4042734 | Шариковый подшипник | 2 |
| 16 | 4026536 | Проставка | 2 |
| 17 | 4118737 | Палец | 1 |
| 18 | X4247 | Стопорная пластина | 1 |
| 19 | J901625 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 22 | 9008802 | Канатный блок в сборе | 2 |
| 22A | 4117769 | Канатный блок | 1 |
| 22B | X4370 | Втулка | 1 |
| 22C | M450406 | Установочный винт | 1 |
| 23 | 4370482 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
