Механизм поворота — HITACHI CX1100

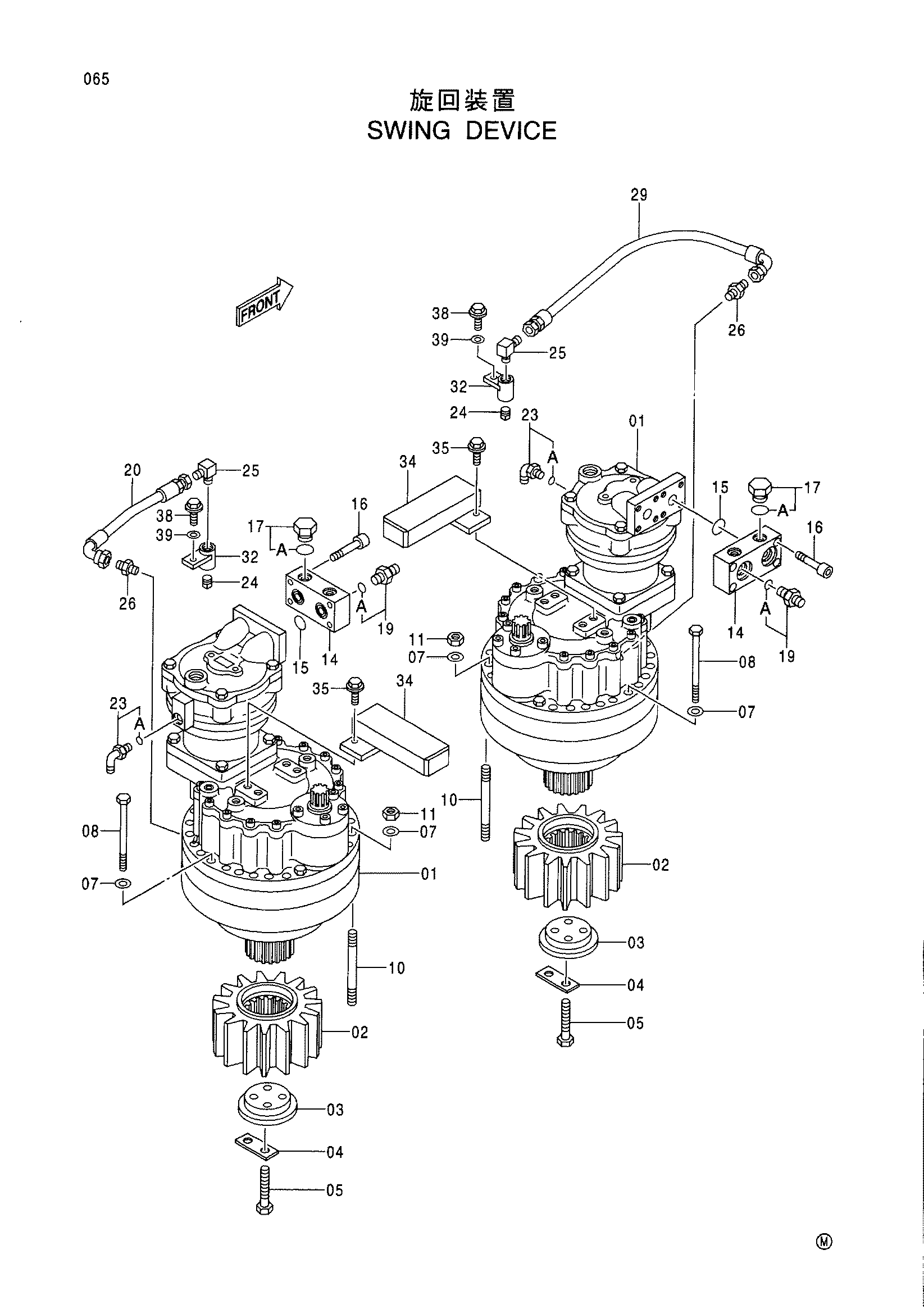

Заводская схема «Механизм поворота» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4429583 | Гидромотор плунжер | 2 |
| 02 | 3074733 | Ведущая шестерня | 2 |
| 03 | 4431380 | Фиксатор | 2 |
| 04 | 4139213 | Стопорная шайба | 4 |
| 05 | J901670 | Болт | 8 |
| 07 | J222016 | Шайба | 36 |
| 08 | J931613 | Болт | 32 |
| 10 | 4314083 | Болт шпилька | 4 |
| 11 | J950016 | Гайка | 4 |
| 14 | 3065597 | Блок | 2 |
| 15 | A811030 | Уплотнительное кольцо | 4 |
| 16 | M341245 | Болт с внутренним шестигранником | 8 |
| 17 | 4092534 | Пробка | 4 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4139973 | Адаптер | 4 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4388647 | Шланг | 1 |
| 23 | 4156434 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 94-2024 | Пробка | 2 |
| 25 | 4154658 | Угловой штуцер | 2 |
| 26 | 4221287 | Адаптер | 2 |
| 29 | 4326025 | Шланг | 1 |
| 32 | 9731324 | Разъём | 2 |
| 34 | 9742784 | Крышка | 2 |
| 35 | J011235 | Болт с шайбой | 4 |
| 38 | J011030 | Болт с шайбой | 2 |
| 39 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
