Пилотные гидролинии (7) — HITACHI CX1100

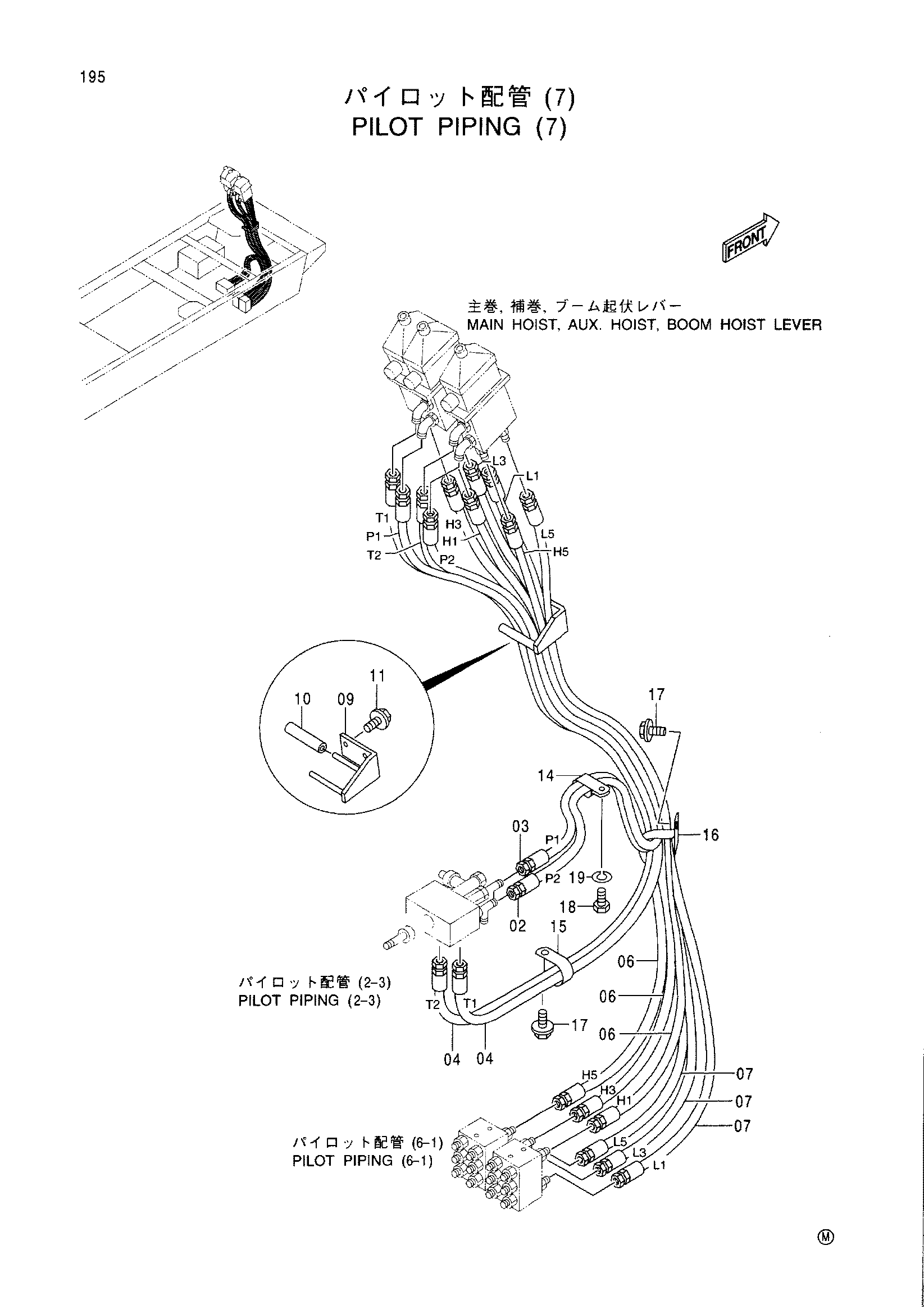

Заводская схема «Пилотные гидролинии (7)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4319152 | Шланг (P2) | 1 |
| 03 | 4319153 | Шланг (P1) | 1 |
| 04 | 4319154 | Шланг (T1, T2) | 2 |
| 06 | 4319150 | Шланг (H1, H3, H5) | 3 |
| 07 | 4319151 | Шланг (L1, L3, L5) | 3 |
| 09 | 9742971 | Опора | 1 |
| 10 | 4317431 | Трубка | 2 |
| 11 | J010614 | Болт с шайбой | 2 |
| 14 | 4190292 | Зажим | 1 |
| 15 | 4190264 | Зажим | 1 |
| 16 | 4204136 | Зажим | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 18 | J901020 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
