Тормоз блок — HITACHI CX1100

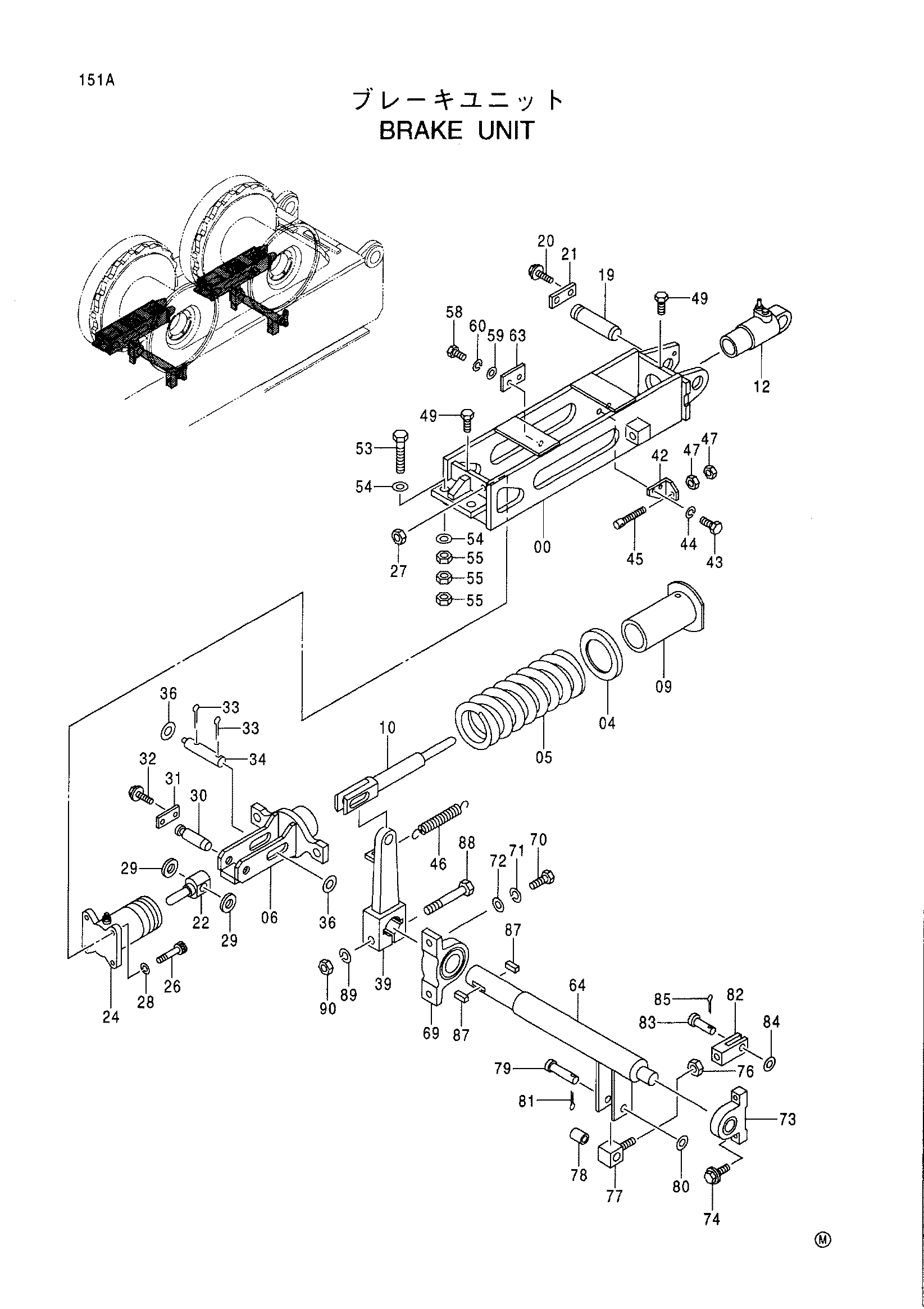

Заводская схема «Тормоз блок» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7031954	Рама	1
04	4314372	Проставка	1
05	3065304	Пружина	1
06	8072760	Шток	1
09	9742908	Направляющая	1
10	4386134	Шток	1
12	4416496	Гидроцилиндр. масляный	1
19	4314350	Палец	1
20	J021020	Болт с шайбой	2
21	X4245	Стопорная пластина	1
22	4403617	Шток пусх	1
24	4353783	Гидроцилиндр. масляный	1
26	M341260	Болт с внутренним шестигранником	2
27	J950012	Гайка	2
28	A590912	Пружинная шайба	2
29	4085614	Шайба	2
30	4339065	Палец	1
31	4217448	Стопорная пластина	1
32	J020820	Болт с шайбой	2
33	A765050	Шплинт	2
34	4339060	Палец	1
36	A590127	Плоская шайба	2
39	8066524	Рычаг	1
42	4376164	Кронштейн	1
43	J901022	Болт	2
44	A590910	Пружинная шайба	2
45	4225383	Болт проушина	1
46	4339067	Пружина	1
47	J950012	Гайка	2
49	J901016	Болт	2
53	M261611	Болт	2
54	J217085	Шайба	4
55	J950016	Гайка	6
58	J900814	Болт	2
59	A590108	Плоская шайба	2
60	A590908	Пружинная шайба	2
63	4386114	Индикатор	1
64	7033661	Мост	1
69	4058151	Подшипник. блок	1
70	J901655	Болт	2
71	A590916	Пружинная шайба	2
72	A590116	Плоская шайба	2
73	942014	Блок	1
74	J021250	Болт с шайбой	2
76	J951020	Гайка	1
77	4371853	Шток	1
78	4372048	Втулка	1
79	4372057	Палец	1
80	A590120	Плоская шайба	1
81	A765036	Шплинт	1
82	4372203	Концевой вилка(правый)	1
83	415924	Палец	1
84	A590120	Плоская шайба	1
85	A765036	Шплинт	1
87	94-2517	Шпонка воодуфф	2
88	J901202	Болт	1
89	A590912	Пружинная шайба	1
90	J950012	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
