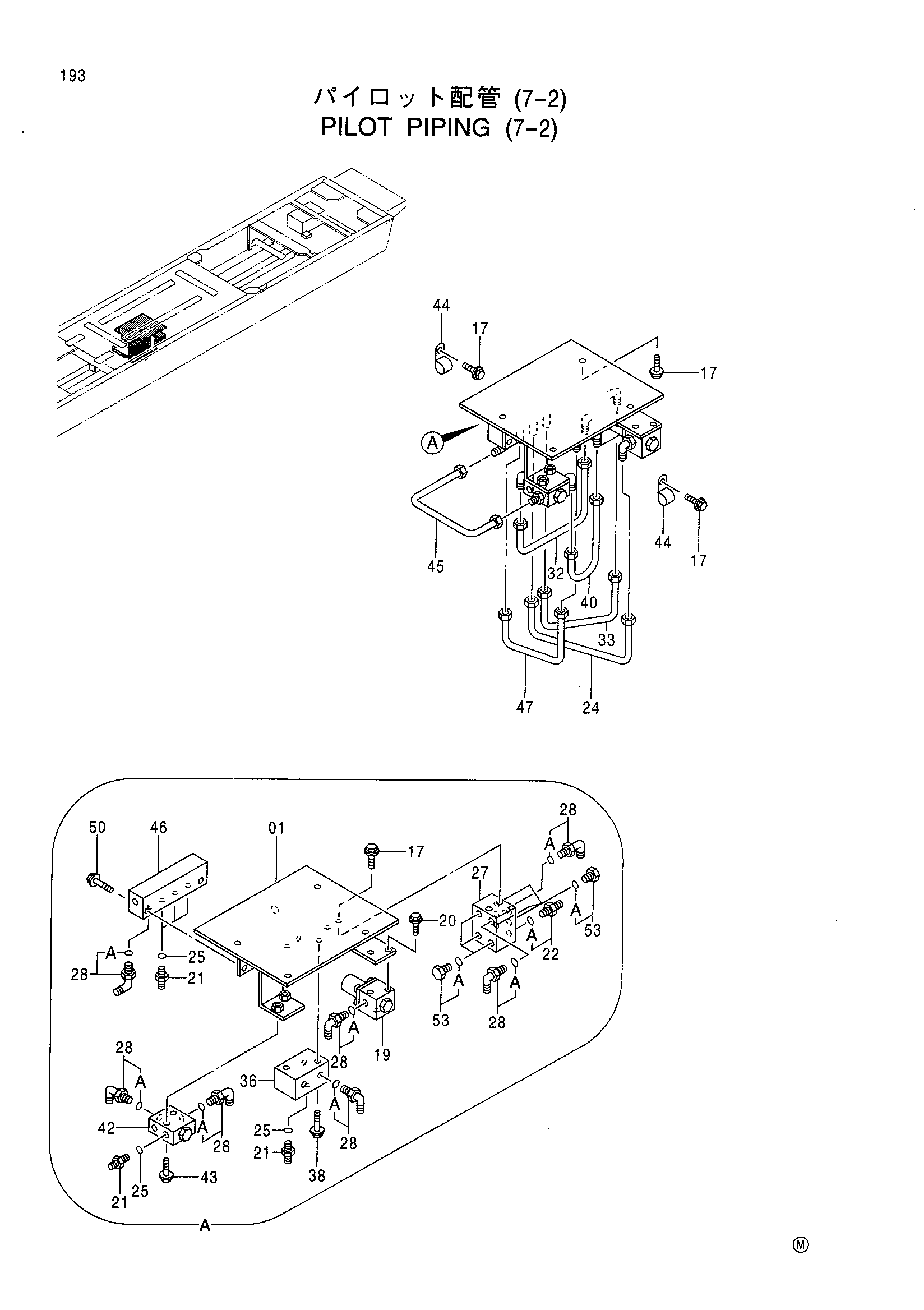

Пилотные гидролинии (7-2) — HITACHI CX1100
Заводская схема «Пилотные гидролинии (7-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034841 | Кронштейн | 1 |
| 17 | J011020 | Болт с шайбой | 8 |
| 19 | 4302289 | Электромагнитный клапан | 1 |
| 20 | J010620 | Болт с шайбой | 2 |
| 21 | 4317623 | Штуцер трубки | 5 |
| 22 | 4200467 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4402949 | Трубка | 1 |
| 25 | 964255 | Уплотнительное кольцо | 5 |
| 27 | 4314477 | Челночный клапан | 1 |
| 28 | 4317622 | Штуцер трубки | 7 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4402945 | Трубка | 1 |
| 33 | 4402950 | Трубка | 1 |
| 36 | 4207238 | Клапан | 1 |
| 38 | J011070 | Болт с шайбой | 2 |
| 40 | 4402946 | Трубка | 1 |
| 42 | 4368190 | Пилотный клапан | 1 |
| 43 | J011055 | Болт с шайбой | 2 |
| 44 | 4259817 | Зажим | 2 |
| 45 | 4402932 | Трубка | 1 |
| 46 | 3035921 | Коллектор | 1 |
| 47 | 4402947 | Трубка | 1 |
| 50 | J011050 | Болт с шайбой | 2 |
| 53 | 4093624 | Пробка | 6 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
