Стрела подъёмный механизм трубопроводы — HITACHI CX1100

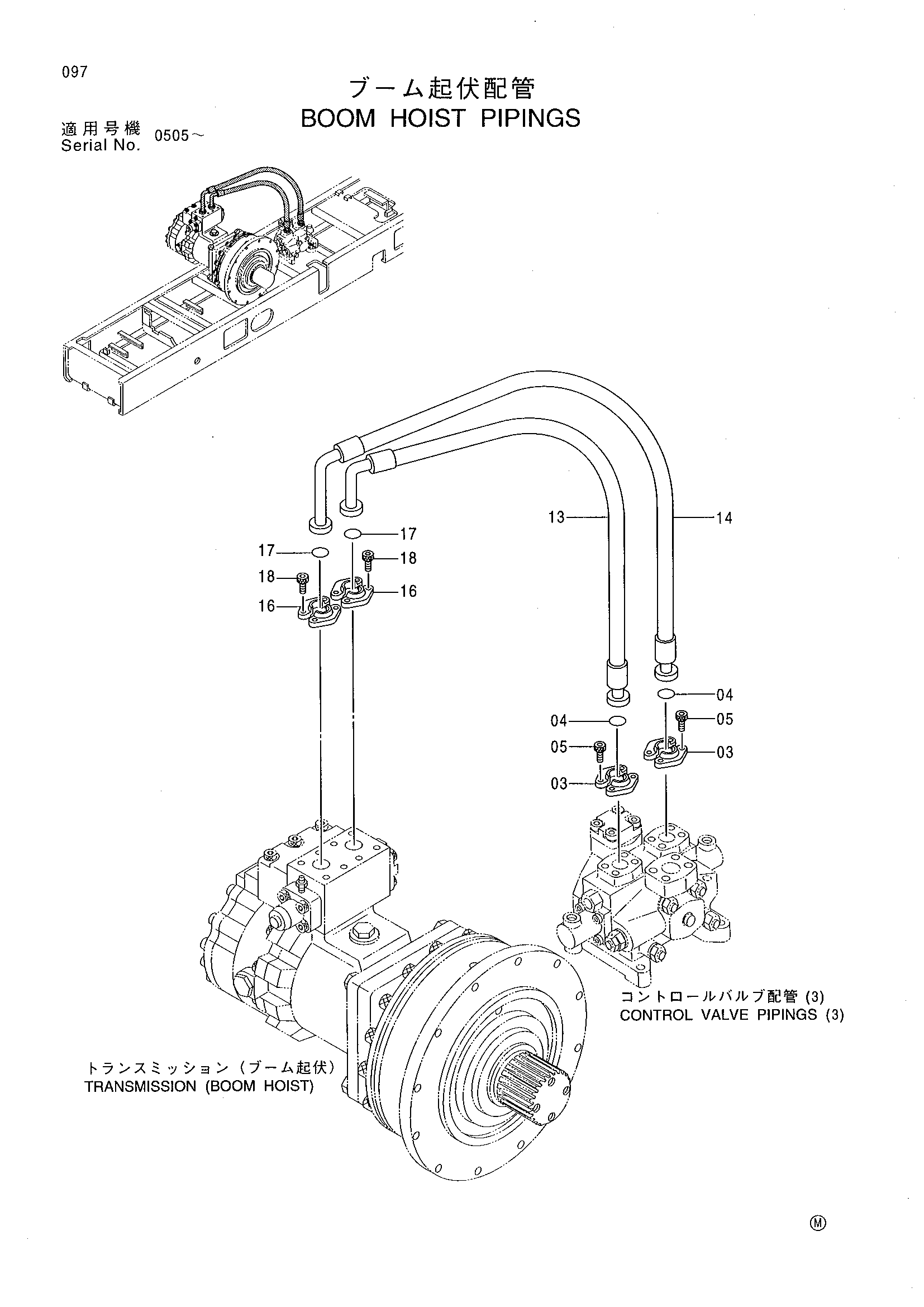

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	962453	Разъёмный фланец	4
04	966993	Уплотнительное кольцо	2
05	M341030	Болт с внутренним шестигранником	8
13	4392701	Шланг	1
14	4392703	Шланг	1
16	4075853	Разъёмный фланец	4
17	4508805	Уплотнительное кольцо	2
18	M341240	Болт с внутренним шестигранником	8

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
