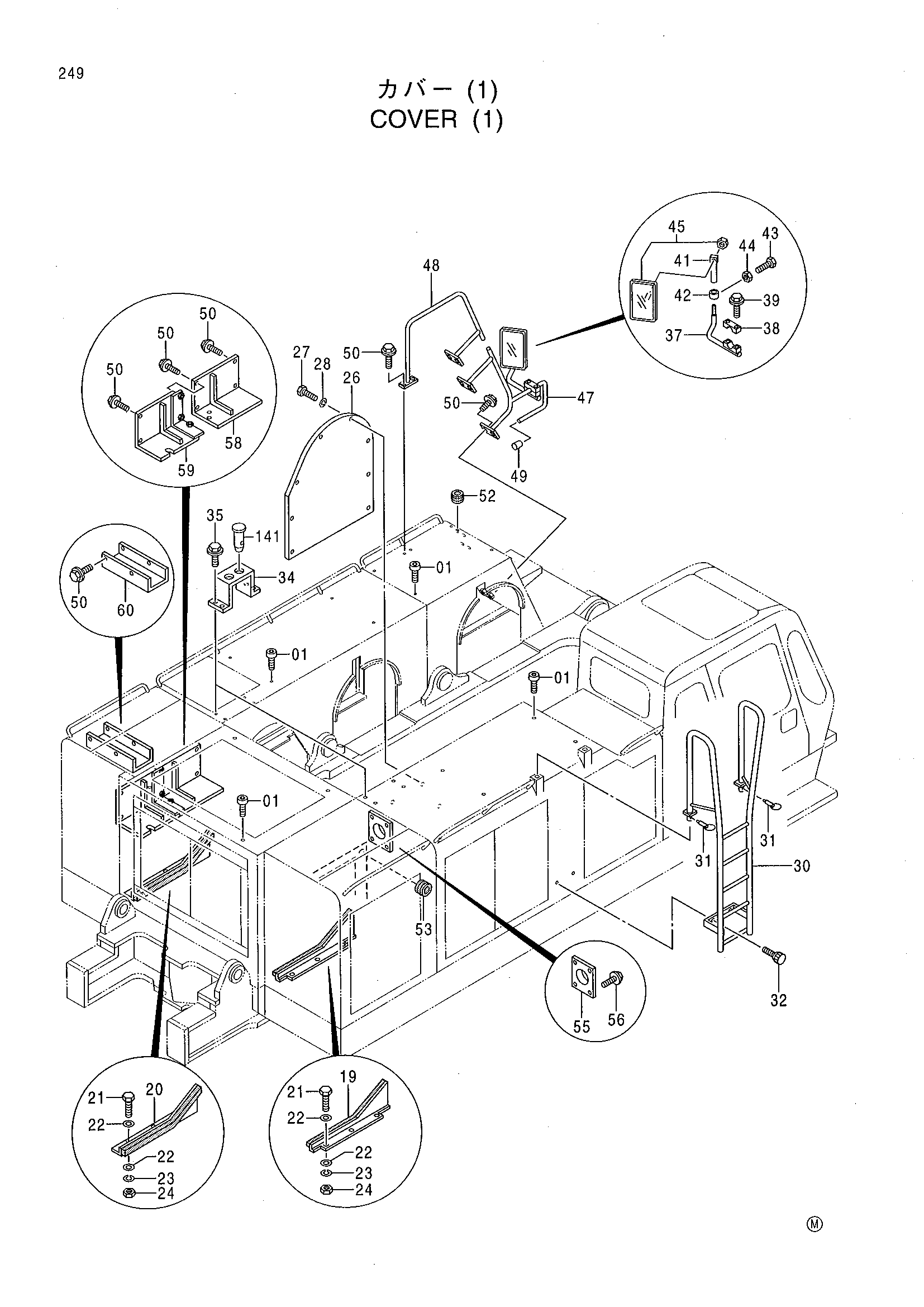

Крышка (1) — HITACHI CX1100
Заводская схема «Крышка (1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330985 | Болт | 16 |
| 19 | 8066113 | Крышка | 1 |
| 20 | 8066114 | Крышка | 1 |
| 21 | J901030 | Болт | 6 |
| 22 | A590110 | Плоская шайба | 12 |
| 23 | A590910 | Пружинная шайба | 6 |
| 24 | J950010 | Гайка | 6 |
| 26 | 4369875 | Крышка | 1 |
| 27 | J901020 | Болт | 8 |
| 28 | A590910 | Пружинная шайба | 8 |
| 30 | 7033204 | Лестница | 1 |
| 31 | 4001834 | Палец кольцо | 2 |
| 32 | 4369912 | Ручка | 2 |
| 34 | 4369708 | Кронштейн | 2 |
| 35 | J011230 | Болт с шайбой | 8 |
| 37 | 8068152 | Стойка | 1 |
| 38 | 4201441 | Хомут | 1 |
| 39 | J020845 | Болт с шайбой | 2 |
| 41 | 4381336 | Стойка | 1 |
| 42 | 4381903 | Соединение | 1 |
| 43 | J900820 | Болт | 1 |
| 44 | M500807 | Гайка | 1 |
| 45 | 4152892 | Зеркало | 1 |
| 47 | 8068880 | Поручень | 1 |
| 48 | 8068881 | Поручень | 1 |
| 49 | 4094101 | Колпачок | 3 |
| 50 | J021025 | Болт с шайбой | 19 |
| 52 | 4161289 | Резиновая втулка | 1 |
| 53 | 94-2816 | Резиновая втулка | 1 |
| 55 | 9748668 | Воздуховод воздушный | 1 |
| 55 | 9748675 | Воздуховод воздушный | 1 |
| 56 | J011025 | Болт с шайбой | 4 |
| 58 | 8070052 | Защитный кожух | 1 |
| 59 | 8070053 | Защитный кожух | 1 |
| 60 | 3080353 | Защитный кожух | 1 |
| 141 | 4363128 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
