Верхний гусёк стрелы — HITACHI CX1100

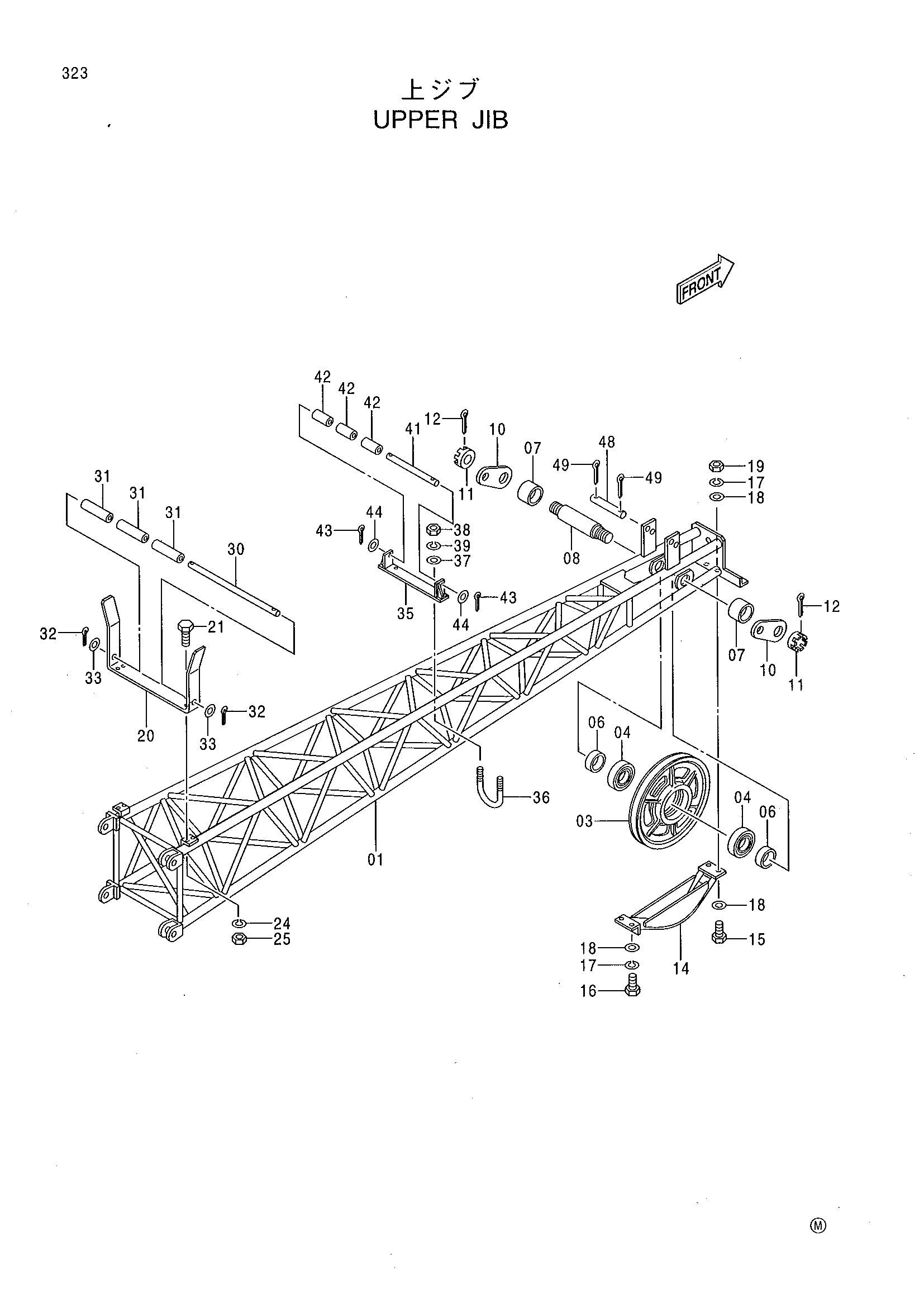

Заводская схема «Верхний гусёк стрелы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6016087 | Гусёк стрелы боом-уп. | 1 |
| 03 | 3016413 | Канатный блок | 1 |
| 04 | 4042734 | Шариковый подшипник | 2 |
| 06 | 4164567 | Проставка | 2 |
| 07 | 4164568 | Проставка | 2 |
| 08 | 4164565 | Мост | 1 |
| 10 | 4164569 | Тяга | 2 |
| 11 | 4006506 | Гайка | 2 |
| 12 | A761002 | Шплинт | 2 |
| 14 | 8021230 | Направляющая каната | 1 |
| 15 | J901640 | Болт | 2 |
| 16 | J901630 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 4 |
| 18 | A590116 | Плоская шайба | 6 |
| 19 | J950016 | Гайка | 2 |
| 20 | 3041275 | Направляющая каната | 1 |
| 21 | J901035 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | J950010 | Гайка | 4 |
| 30 | 4205259 | Палец | 1 |
| 31 | 4218801 | Проставка | 3 |
| 32 | A765028 | Шплинт | 2 |
| 33 | A590120 | Плоская шайба | 2 |
| 35 | 8041306 | Кронштейн | 1 |
| 36 | 4026537 | U-образный болт | 2 |
| 37 | A590110 | Плоская шайба | 4 |
| 38 | J952010 | Гайка | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 41 | 4218802 | Палец | 1 |
| 42 | 4218803 | Проставка | 3 |
| 43 | A765028 | Шплинт | 2 |
| 44 | A590120 | Плоская шайба | 2 |
| 48 | 4384305 | Направляющая каната | 1 |
| 49 | A768045 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
