Пилотный трубопроводы (4-1-2) — HITACHI CX1100

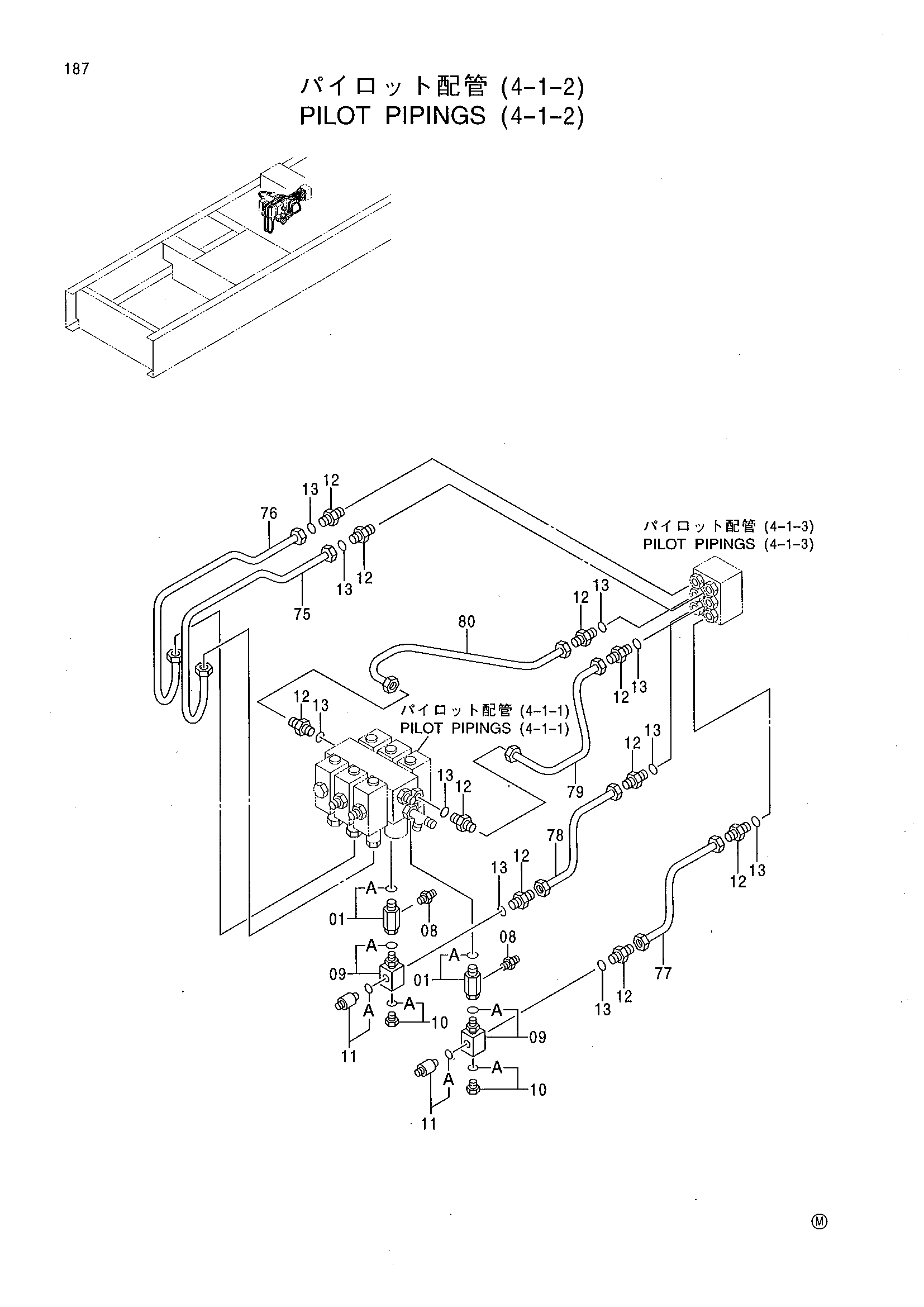

Заводская схема «Пилотный трубопроводы (4-1-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350510 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4346128 | Штуцер | 2 |
| 09 | 4376071 | Переходник S | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4299028 | Пробка | 2 |
| 10A | 4506408 | Уплотнительное кольцо | 1 |
| 11 | 4254563 | Выключатель давление | 2 |
| 11A | 4113154 | Уплотнительное кольцо | 1 |
| 12 | 4317623 | Штуцер трубки | 10 |
| 13 | 957366 | Уплотнительное кольцо | 10 |
| 75 | 3080354 | Трубка | 1 |
| 76 | 3080355 | Трубка | 1 |
| 77 | 4390671 | Трубка | 1 |
| 78 | 4390672 | Трубка | 1 |
| 79 | 3080356 | Трубка | 1 |
| 80 | 3080357 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
