Насосный агрегат — HITACHI CX1100

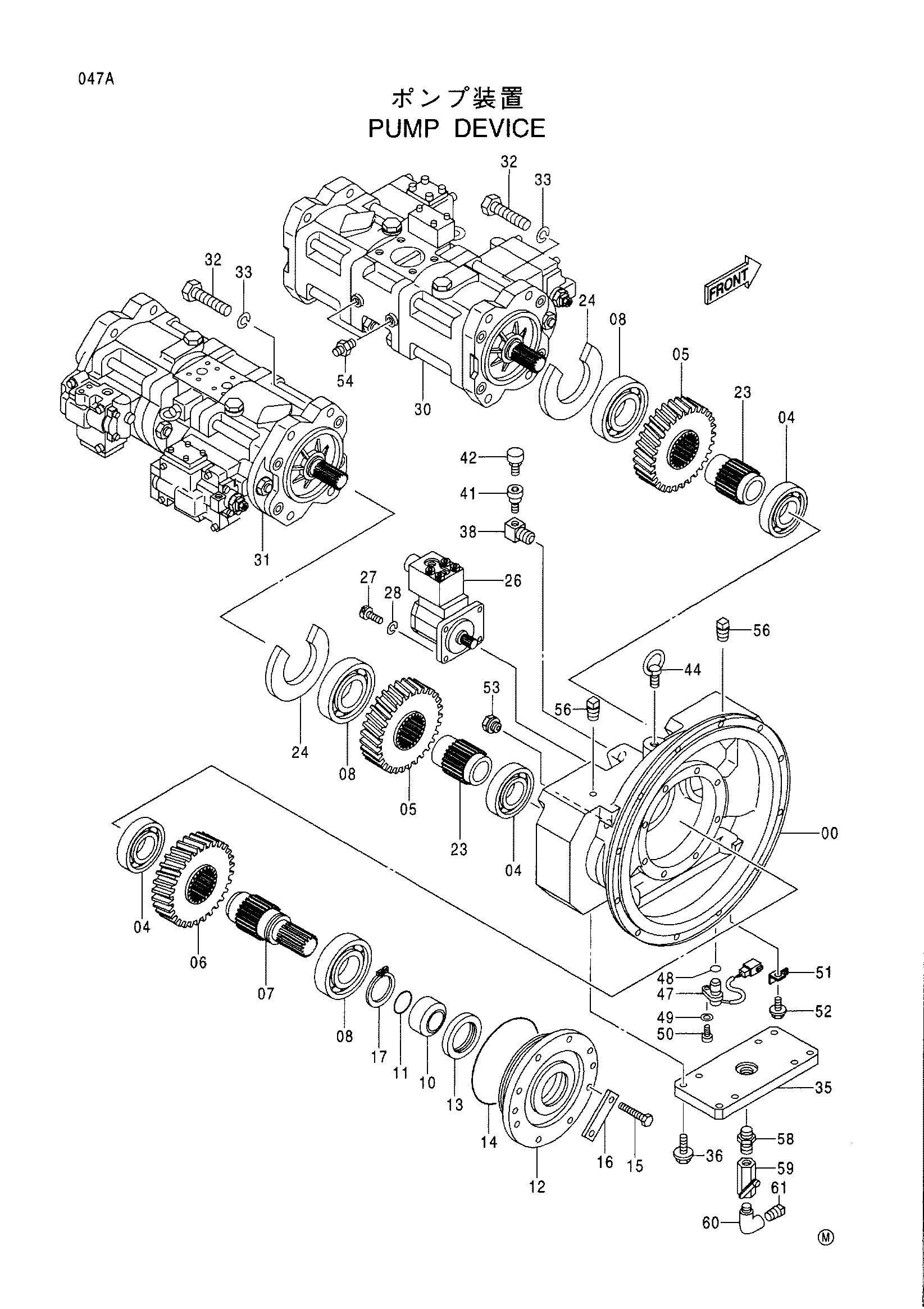

Заводская схема «Насосный агрегат» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0002072	Корпус шестерня	1
04	4069219	Шариковый подшипник	3
05	3074687	Шестерня привод	2
06	3074686	Шестерня центральный	1
07	2038815	Вал центральный	1
08	969424	Шариковый подшипник	3
10	4362233	Втулка	1
11	A810050 замена: 4038475	Уплотнительное кольцо	1
11	4038475	Уплотнительное кольцо	1
12	3074688	Крышка уплотнение	1
13	4113299	Масляное уплотнение	1
14	A810210	Уплотнительное кольцо	1
15	J901240	Болт	8
16	4368840	Стопорная шайба	4
17	991349	Стопорное кольцо	1
23	2038802	Вал привод	2
24	4362215	Проставка	2
26	4362740	Шестерённый насос	1
27	M340825	Болт с внутренним шестигранником	4
28	A590908	Пружинная шайба	4
30	4362739	Поршневой насос	1
31	4363239	Поршневой насос	1
32	J912075	Болт	8
33	A590920	Пружинная шайба	8
35	4362216	Крышка	1
36	J011245	Болт с шайбой	8
38	4408692	Угловой штуцер	1
41	4414269	Переходник	1
42	4414258	Сапун	1
44	4083751	Болт проушина	1
47	4265372	Датчик револ.	1
48	4306888	Уплотнительное кольцо	1
49	A590106	Плоская шайба	1
50	M340616	Болт с внутренним шестигранником	1
51	4252767	Кронштейн	1
52	J010610	Болт с шайбой	1
53	4249822	Указатель уровня	1
54	4374270	Тхроттле	2
56	94-2024	Пробка	1
58	4208243	Адаптер	1
59	94-4029	Кран	1
60	94-0633	Угловой штуцер	1
61	94-2025	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
