Крышка (5) — HITACHI CX1100

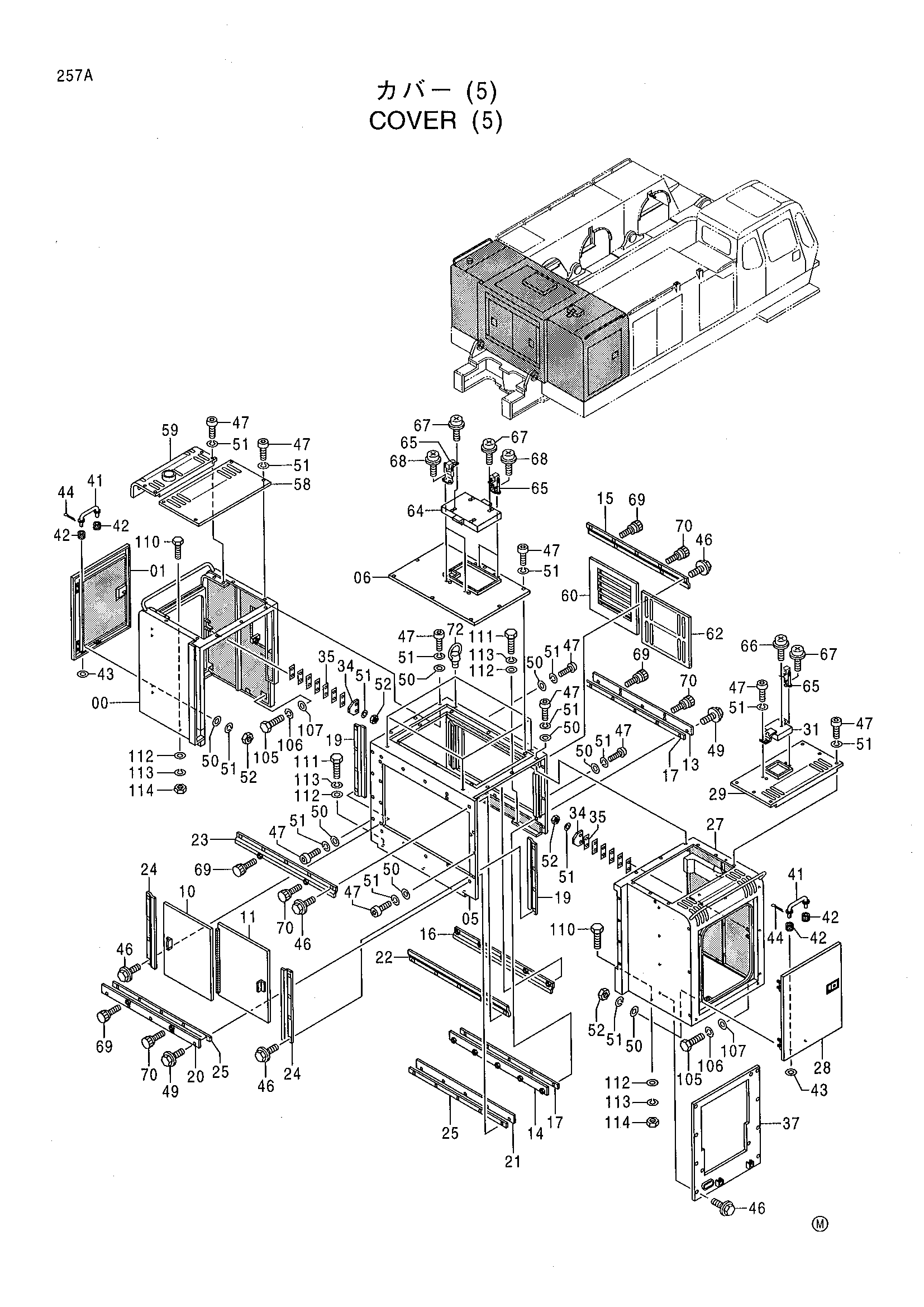

Заводская схема «Крышка (5)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005076	Крышка	1
01	7031697	Дверь	1
05	5005077	Крышка	1
06	7031703	Крышка	1
10	9746645	Дверь	1
11	8066109	Дверь	1
13	9746646	Направляющая	1
14	9746647	Направляющая	1
15	9746648	Направляющая	1
16	9746649	Направляющая	1
17	4369705	Направляющая	2
19	9746650	Направляющая	2
20	9746651	Направляющая	1
21	9746652	Направляющая	1
22	9746653	Направляющая	1
23	9746654	Направляющая	1
24	4369704	Направляющая	2
25	4369706	Направляющая	2
27	5005078	Крышка	1
28	7031701	Дверь	1
29	7031704	Крышка	1
31	8066110	Крышка	1
34	4330980	Замок	2
35	4330984	Регулировочная шайба 1.0	12
37	7031707	Крышка	1
41	9742293	Стойка	2
42	4330808	Резиновая втулка	4
43	A590108	Плоская шайба	2
44	A762013	Шплинт	2
46	J011020	Болт с шайбой	26
47	4330985	Болт	44
49	J011030	Болт с шайбой	10
50	A590110	Плоская шайба	28
51	A590910	Пружинная шайба	56
52	J950010	Гайка	12
58	7032961	Крышка	1
59	7032964	Крышка	1
60	7033656	Дверь	1
62	8069793	Дверь	1
64	7033527	Крышка	1
65	4389861	Защёлка	5
66	J450410	Винт с шайбой	2
67	J450412	Винт с шайбой	10
68	J450414	Винт с шайбой	8
69	4389897	Ручка	4
70	4389898	Ручка	4
72	4091248	Болт проушина	4
105	J901025	Болт	13
106	A590910	Пружинная шайба	13
107	A590110	Плоская шайба	13
110	J901230	Болт	7
111	J901220	Болт	5
112	449490	Шайба	12
113	A590912	Пружинная шайба	12
114	J950012	Гайка	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
