Сиде-фраме експансион и контрактион трубопроводы (дополнительное оборудование — HITACHI CX1100

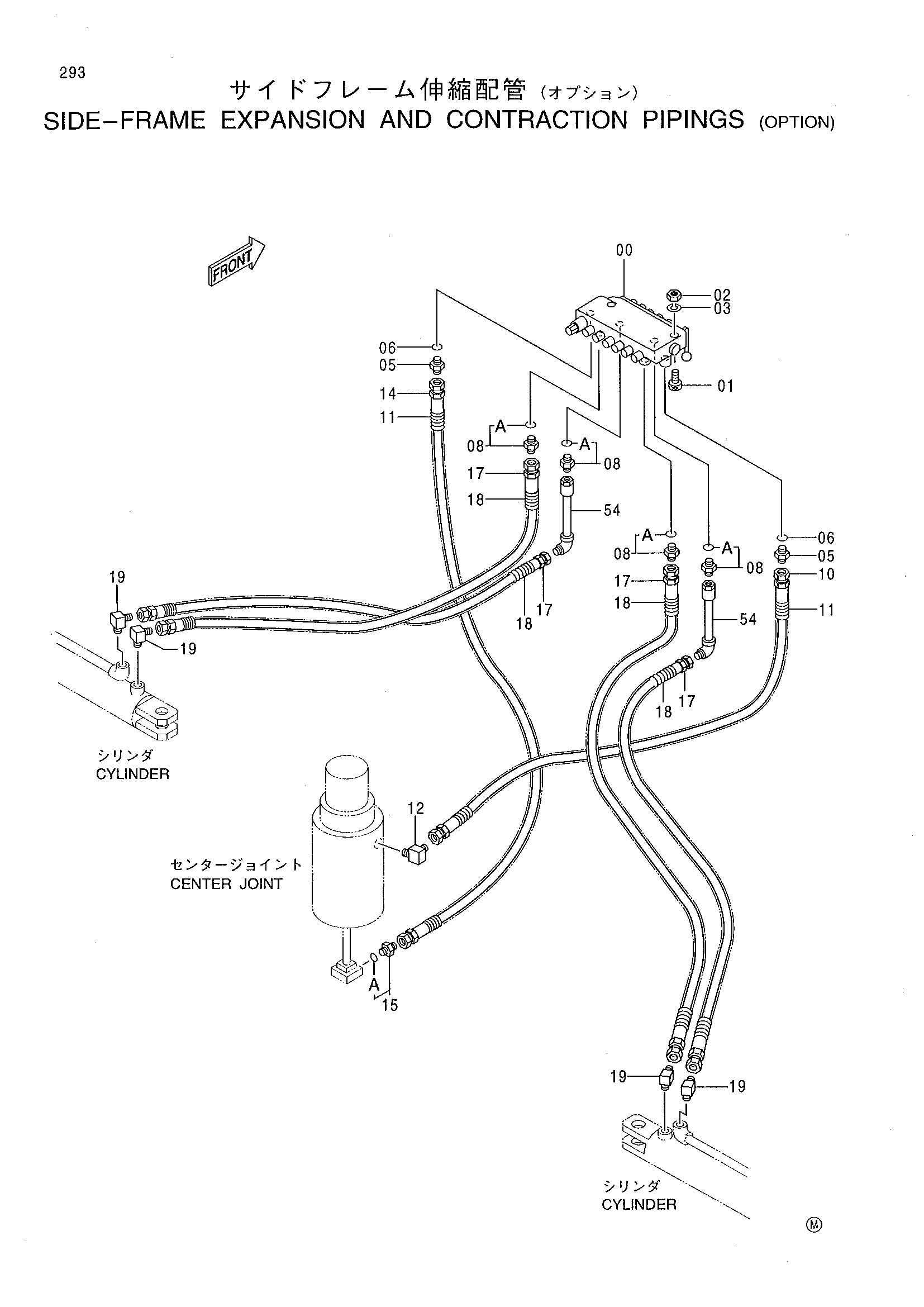

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы (дополнительное оборудование» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4229309 | Гидрораспределитель | 1 |
| 01 | M340860 | Болт с внутренним шестигранником | 3 |
| 02 | M500807 | Гайка | 3 |
| 03 | A590908 | Пружинная шайба | 3 |
| 05 | 4159159 | Адаптер | 2 |
| 06 | 4506418 | Уплотнительное кольцо | 2 |
| 08 | 4042031 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4159510 | Шланг | 1 |
| 11 | 4055167 | Защитный кожух | 2 |
| 12 | 94-1402 | Угловой штуцер | 1 |
| 14 | 4157634 | Шланг | 1 |
| 15 | 4042031 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4158002 | Шланг | 4 |
| 18 | 4226316 | Защита шланга | 4 |
| 19 | 94-1402 | Угловой штуцер | 4 |
| 54 | 9746781 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
