Гидрораспределитель трубопроводы (3) — HITACHI CX1100

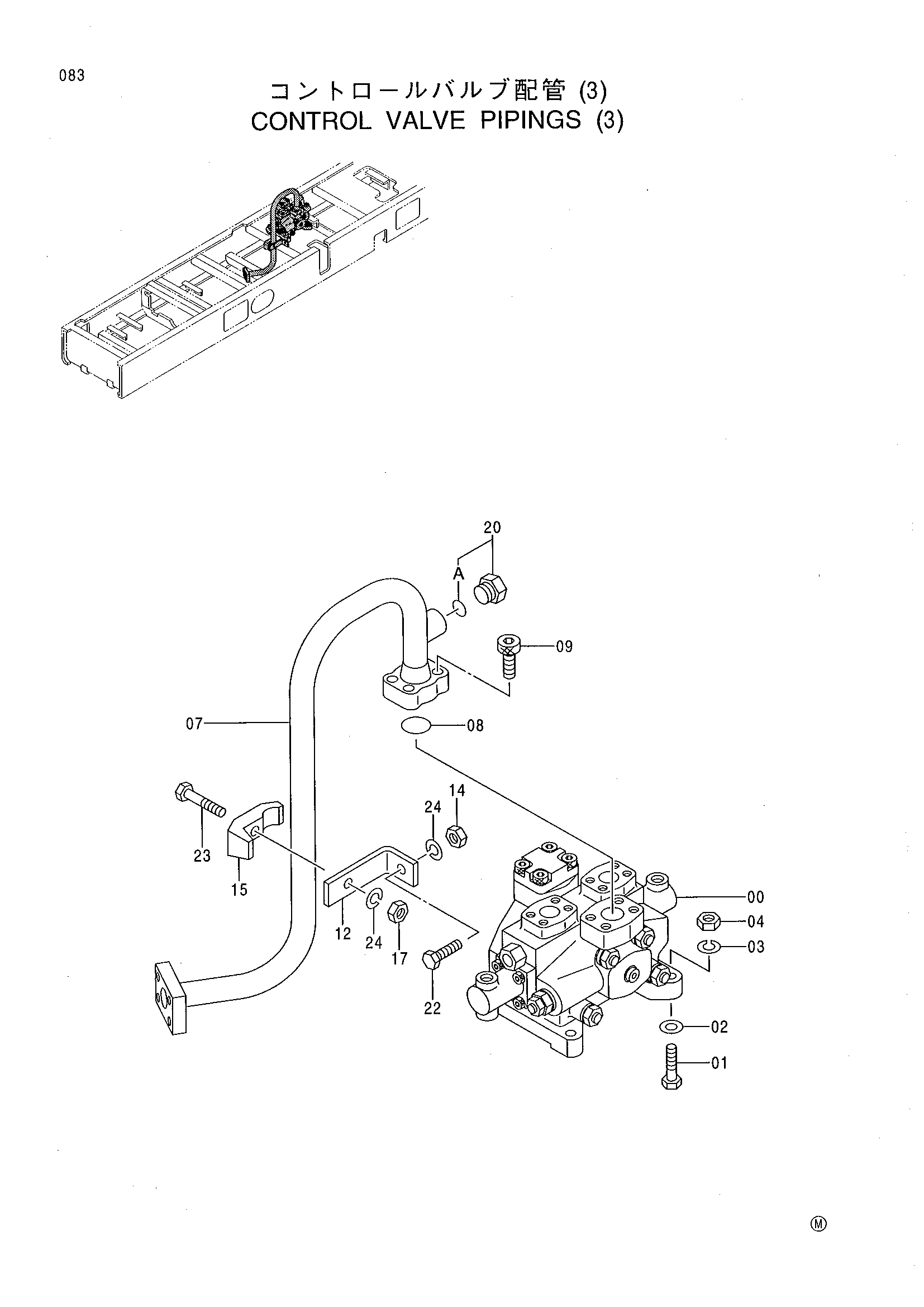

Заводская схема «Гидрораспределитель трубопроводы (3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4363443 | Гидрораспределитель | 1 |
| 01 | J901255 | Болт | 4 |
| 02 | A590112 | Плоская шайба | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | J950012 | Гайка | 4 |
| 07 | 8065502 | Трубка | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | M341245 | Болт с внутренним шестигранником | 4 |
| 12 | 4367686 | Кронштейн | 1 |
| 14 | J950012 | Гайка | 1 |
| 15 | 4190127 | Хомут трубки | 1 |
| 17 | J950012 | Гайка | 1 |
| 20 | 4174542 | Пробка | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | J901230 | Болт | 1 |
| 23 | J901265 | Болт | 1 |
| 24 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
