Ход трубопроводы — HITACHI CX1100

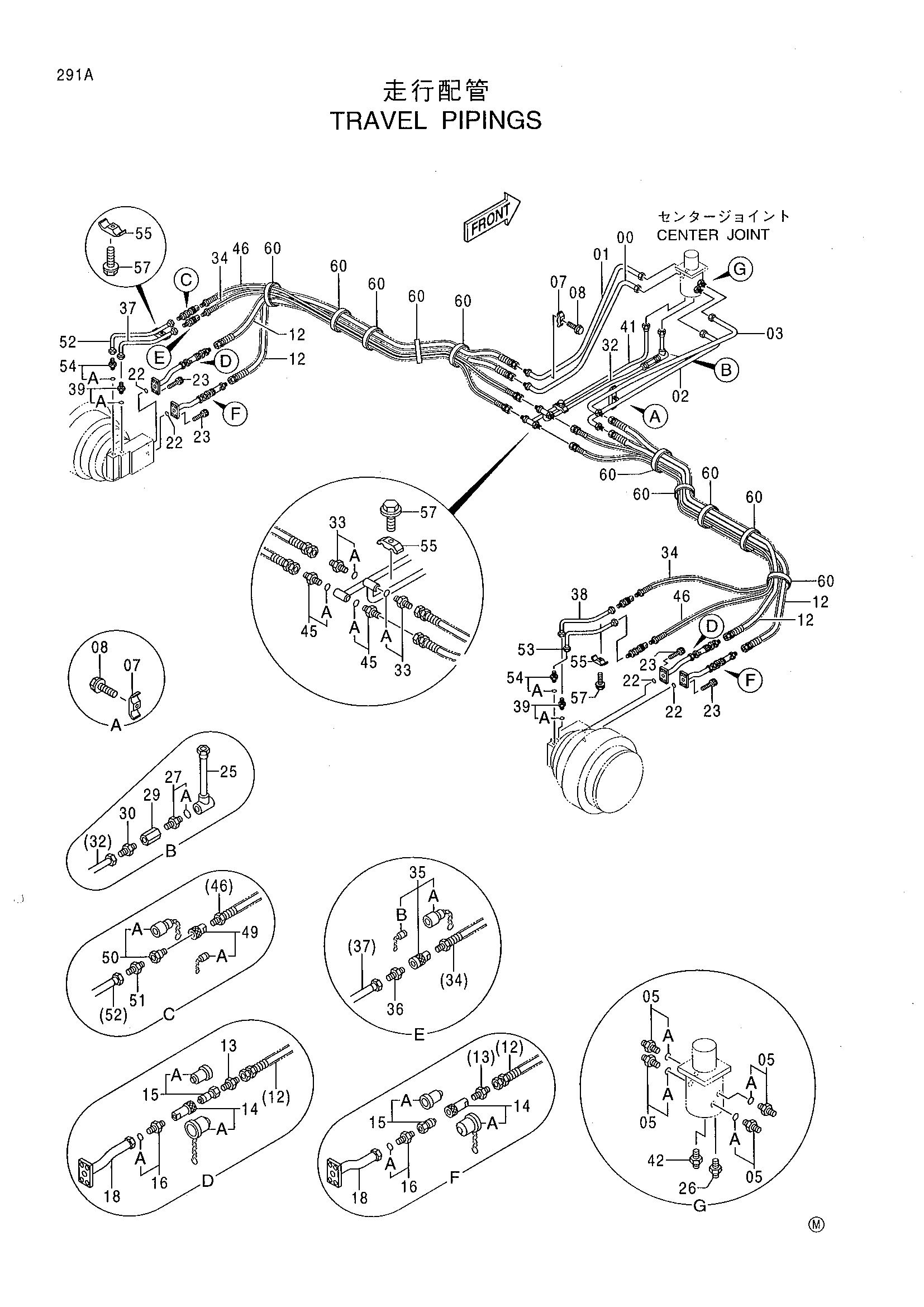

Заводская схема «Ход трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8066321	Трубка	1
01	8066320	Трубка	1
02	8066318	Трубка	1
03	8066319	Трубка	1
05	4139973	Адаптер	4
05A	4506424	Уплотнительное кольцо	1
07	4053599	Хомут трубки	2
08	J011260	Болт с шайбой	2
12	4370819	Шланг	4
13	4371042	Адаптер	4
14	4141056	Самоуплотняющееся соединение	4
14A	4141798	Колпачок	1
15	4141057	Самоуплотняющееся соединение	4
15A	4141799	Колпачок	1
16	4371043	Адаптер	4
16A	4506429	Уплотнительное кольцо	1
18	9746760	Трубка	4
22	A811035	Уплотнительное кольцо	4
23	M341236	Болт с внутренним шестигранником	16
25	9746762	Трубка	1
26	94-1302	Адаптер	1
27	4371030	Адаптер	1
27A	4509180	Уплотнительное кольцо	1
29	9034570	Обратный клапан	1
30	94-1303	Адаптер	1
32	9746764	Трубка	1
33	4042032	Адаптер	2
33A	4506418	Уплотнительное кольцо	1
34	4370818	Шланг	2
35	4054613	Клапан быстрый	2
35A	4330194	Пылезащитный колпачок	1
35B	4330195	Пробка	1
36	94-1303	Адаптер	2
37	9730706	Трубка	1
38	9730707	Трубка	1
39	4042032	Адаптер	2
39A	4506418	Уплотнительное кольцо	1
41	9746763	Трубка	1
42	4144089	Адаптер	1
45	4042031	Адаптер	2
45A	4509180	Уплотнительное кольцо	1
46	4370817	Шланг	2
49	4022907	Самоуплотняющееся соединение	2
49A	4072595	Колпачок	1
50	4022908	Самоуплотняющееся соединение	2
50A	4072596	Колпачок	1
51	94-1302	Адаптер	2
52	9730704	Трубка	1
53	9730705	Трубка	1
54	4042031	Адаптер	2
54A	4509180	Уплотнительное кольцо	1
55	4202559	Хомут трубки	3
57	J021045	Болт с шайбой	3
60	4077322	Лента	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
