Пилотные гидролинии (насос) — HITACHI CX1100

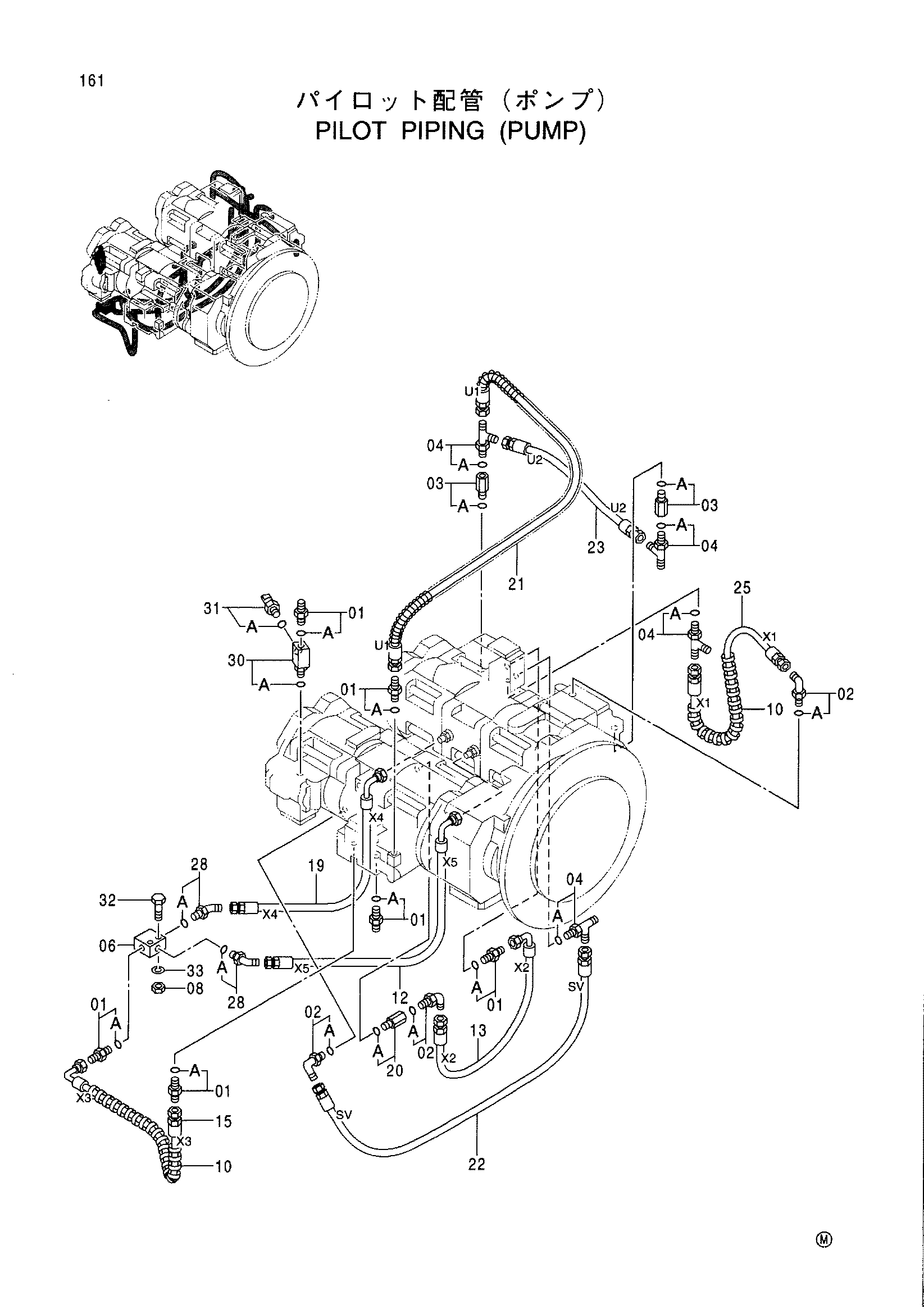

Заводская схема «Пилотные гидролинии (насос)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4202565 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4207300 | Тройник | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 3077199 | Коллектор | 1 |
| 08 | M500807 | Гайка | 2 |
| 10 | 4327294 | Защитный кожух | 2 |
| 12 | 4293016 | Шланг (X5) | 1 |
| 13 | 4386559 | Шланг (X2) | 1 |
| 15 | 4406142 | Шланг (X3) | 1 |
| 19 | 4282052 | Шланг (X4) | 1 |
| 20 | 4386522 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4403409 | Шланг (U1) | 1 |
| 22 | 4333393 | Шланг (SV) | 1 |
| 23 | 4385504 | Шланг (U2) | 1 |
| 25 | 4362378 | Шланг (X1) | 1 |
| 28 | 4200472 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4392463 | Переходник S | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4326876 | Датчик давления | 1 |
| 31A | 4150302 | Уплотнительное кольцо | 1 |
| 32 | J900850 | Болт | 2 |
| 33 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
