Шестерённый насос (реевинг лебёдка) — HITACHI CX1100

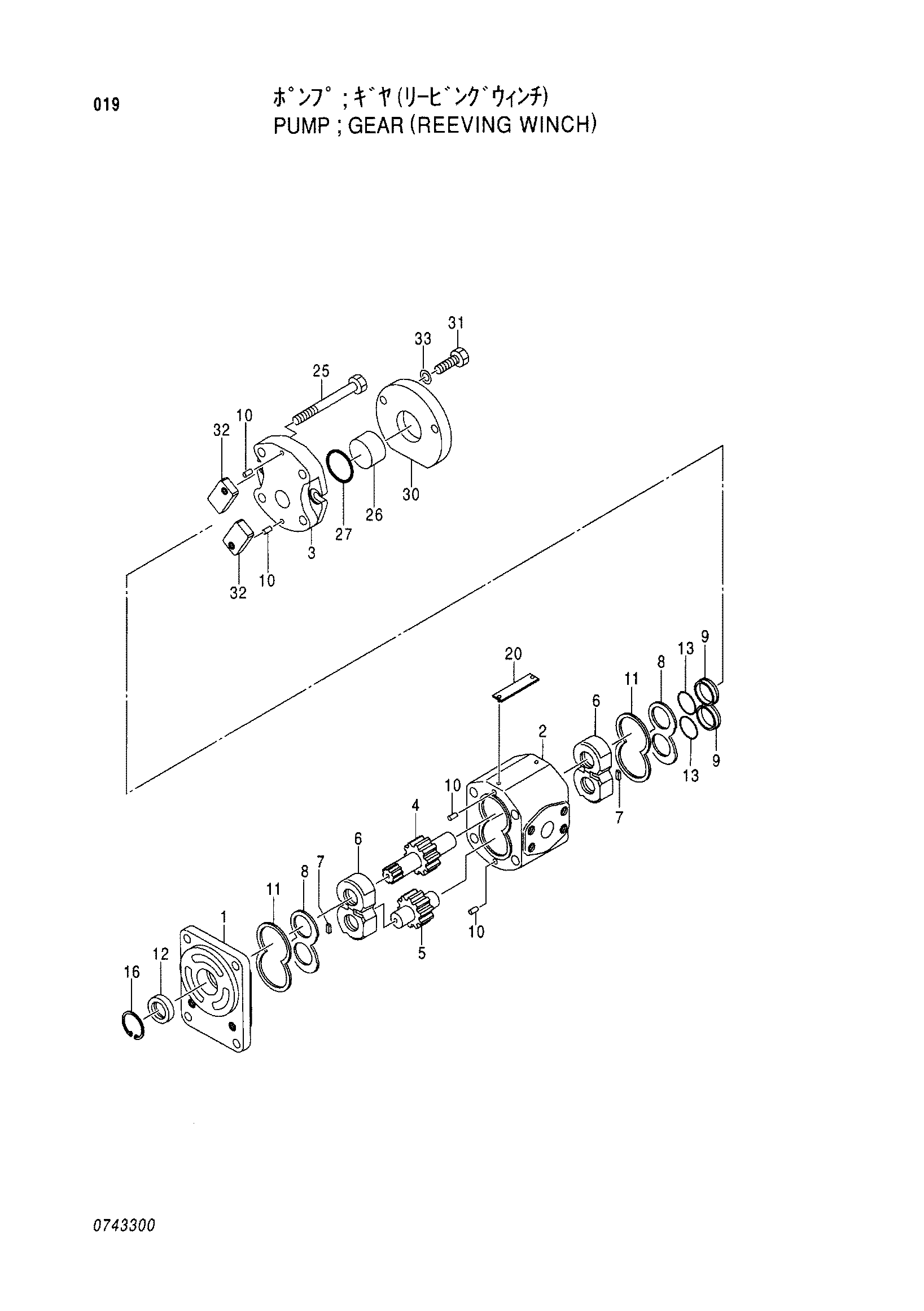

Заводская схема «Шестерённый насос (реевинг лебёдка)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4426709 | Шестерённый насос | 1 | |
| 1 | 0738701 | Рама | 1 |
| 2 | 0738702 | Корпус | 1 |
| 3 | 0738703 | Рама | 1 |
| 4 | 0738704 | Шестерня | 1 |
| 5 | 0738705 | Шестерня | 1 |
| 6 | 0738706 | Пластина | 2 |
| 7 | 0386304 | Кольцо | 2 |
| 8 | 0295002 | Пластина | 2 |
| 9 | 0295003 | Направляющая | 2 |
| 10 | 0330401 | Палец | 4 |
| 11 | 0295004 | Кольцо | 2 |
| 12 | 0738707 | Масляное уплотнение | 1 |
| 13 | 0295006 | Уплотнительное кольцо | 2 |
| 16 | 0230202 | Стопорное кольцо | 1 |
| 20 | 0738708 | Информационная табличка | 1 |
| 25 | 0295402 | Болт с внутренним шестигранником | 4 |
| 26 | 0293602 | Втулка | 1 |
| 27 | 0294606 | Уплотнительное кольцо | 1 |
| 30 | 0738709 | Крышка | 1 |
| 31 | 0254011 | Болт с внутренним шестигранником | 2 |
| 32 | 0738710 | Гайка | 2 |
| 33 | 0738711 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
