Дренажный трубопроводы (3) — HITACHI CX1100

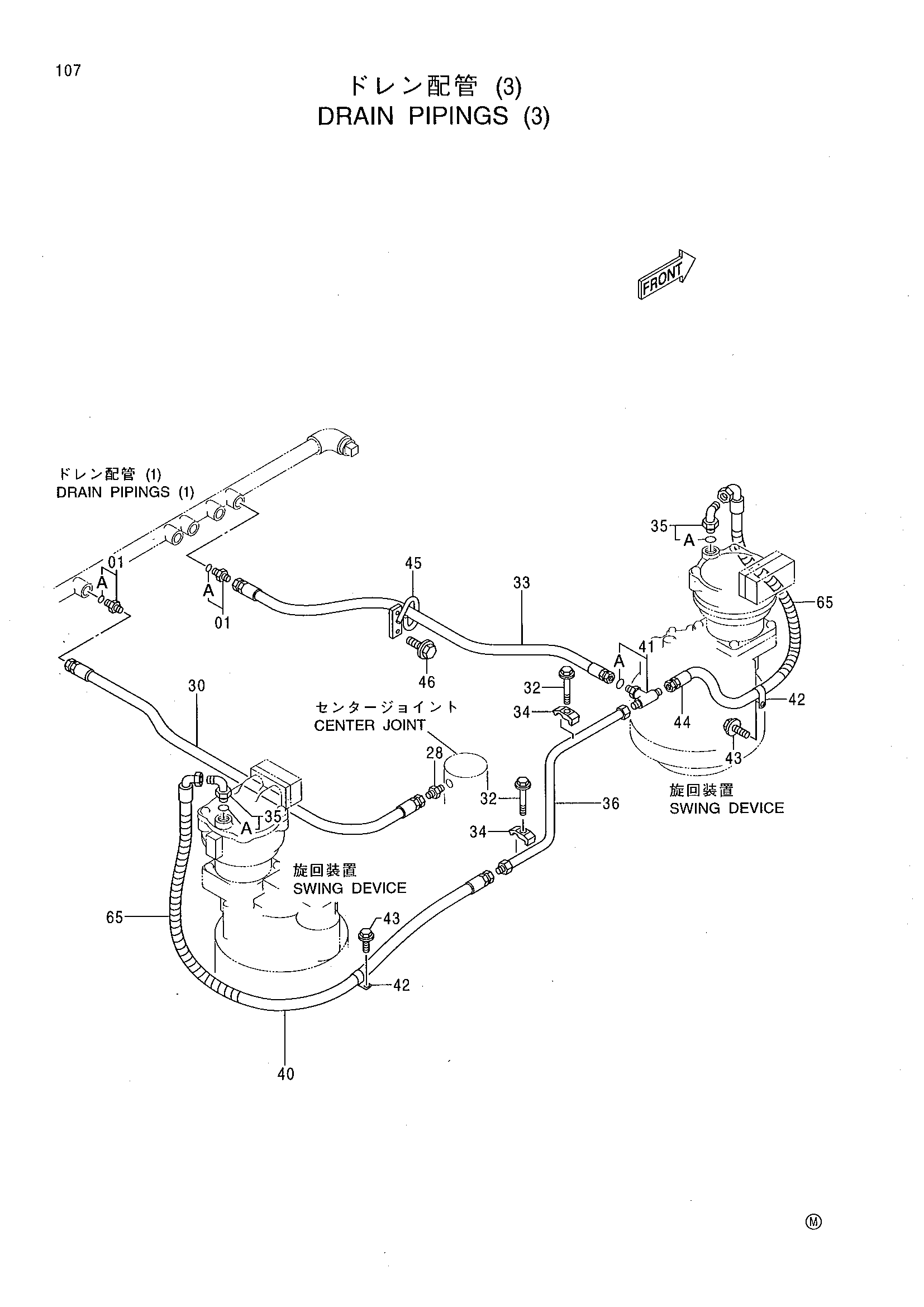

Заводская схема «Дренажный трубопроводы (3)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4266331 | Адаптер | 1 |
| 30 | 4368694 замена: 4393402 | Шланг | 1 |
| 30 | 4393402 | Шланг | 1 |
| 32 | J021045 | Болт с шайбой | 2 |
| 33 | 4368689 | Шланг | 1 |
| 34 | 4190125 | Хомут трубки | 2 |
| 35 | 4154672 | Угловой штуцер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 8065920 | Трубка | 1 |
| 40 | 4368688 | Шланг | 1 |
| 41 | 4217343 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4190274 | Зажим | 2 |
| 43 | J011018 | Болт с шайбой | 2 |
| 44 | 4381198 | Шланг | 1 |
| 45 | 8030482 | Опора | 1 |
| 46 | J011018 | Болт с шайбой | 2 |
| 65 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
