Подъёмный механизм трубопроводы — HITACHI CX1100

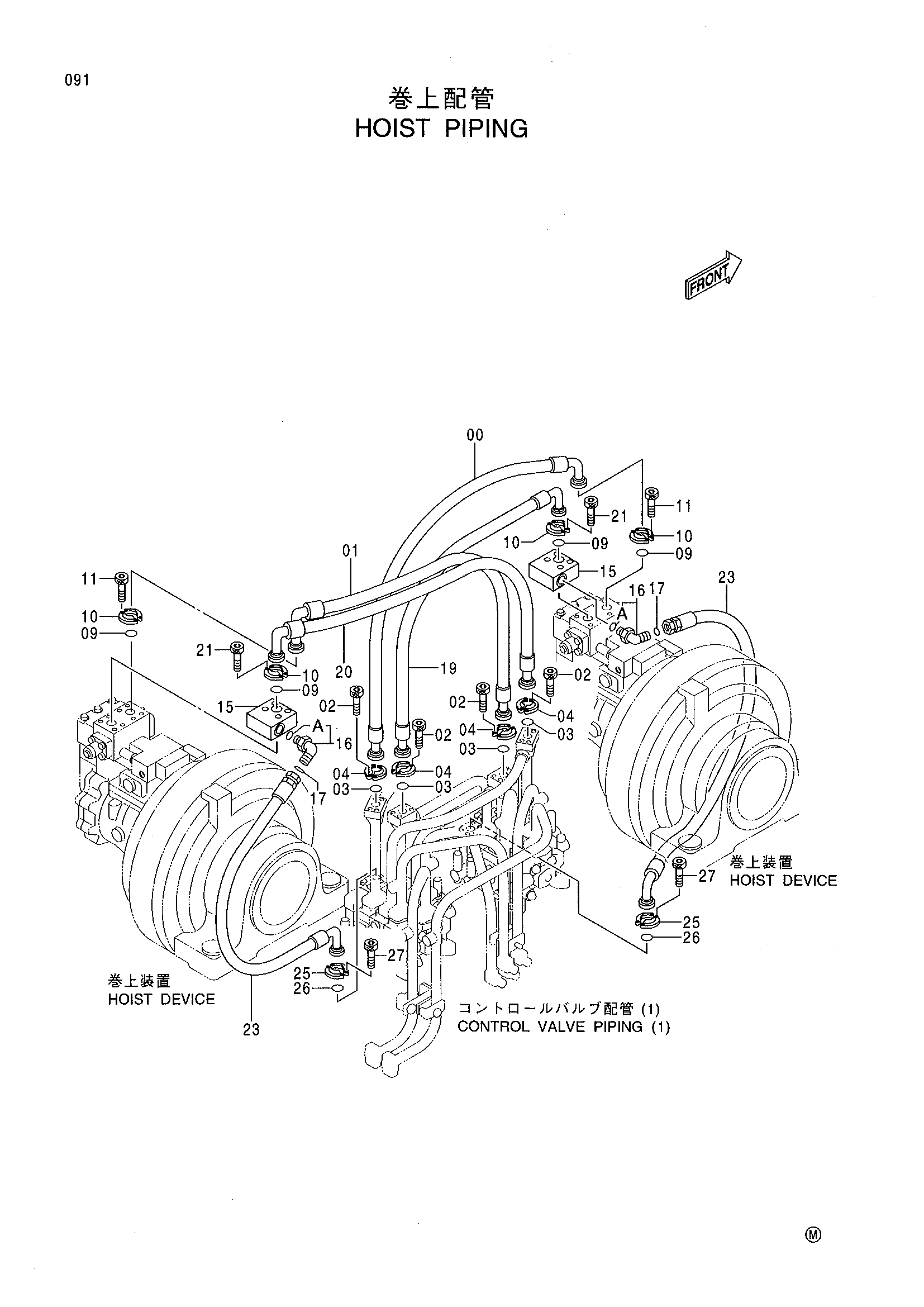

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457959 | Шланг | 1 |
| 01 | 4457961 | Шланг | 1 |
| 02 | M341032 | Болт с внутренним шестигранником | 16 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | 962453 | Разъёмный фланец | 8 |
| 09 | 4508805 | Уплотнительное кольцо | 4 |
| 10 | 4075853 | Разъёмный фланец | 8 |
| 11 | M341240 | Болт с внутренним шестигранником | 8 |
| 15 | 4343746 | Обратный клапан | 2 |
| 16 | 4198799 | Угловой штуцер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 2 |
| 19 | 4457962 | Шланг | 1 |
| 20 | 4457964 | Шланг | 1 |
| 21 | M341290 | Болт с внутренним шестигранником | 8 |
| 23 | 4388823 | Шланг | 2 |
| 25 | 4154614 | Разъёмный фланец | 4 |
| 26 | 4508805 | Уплотнительное кольцо | 2 |
| 27 | M341230 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
