Стрела вставка 9M (B) — HITACHI CX1100

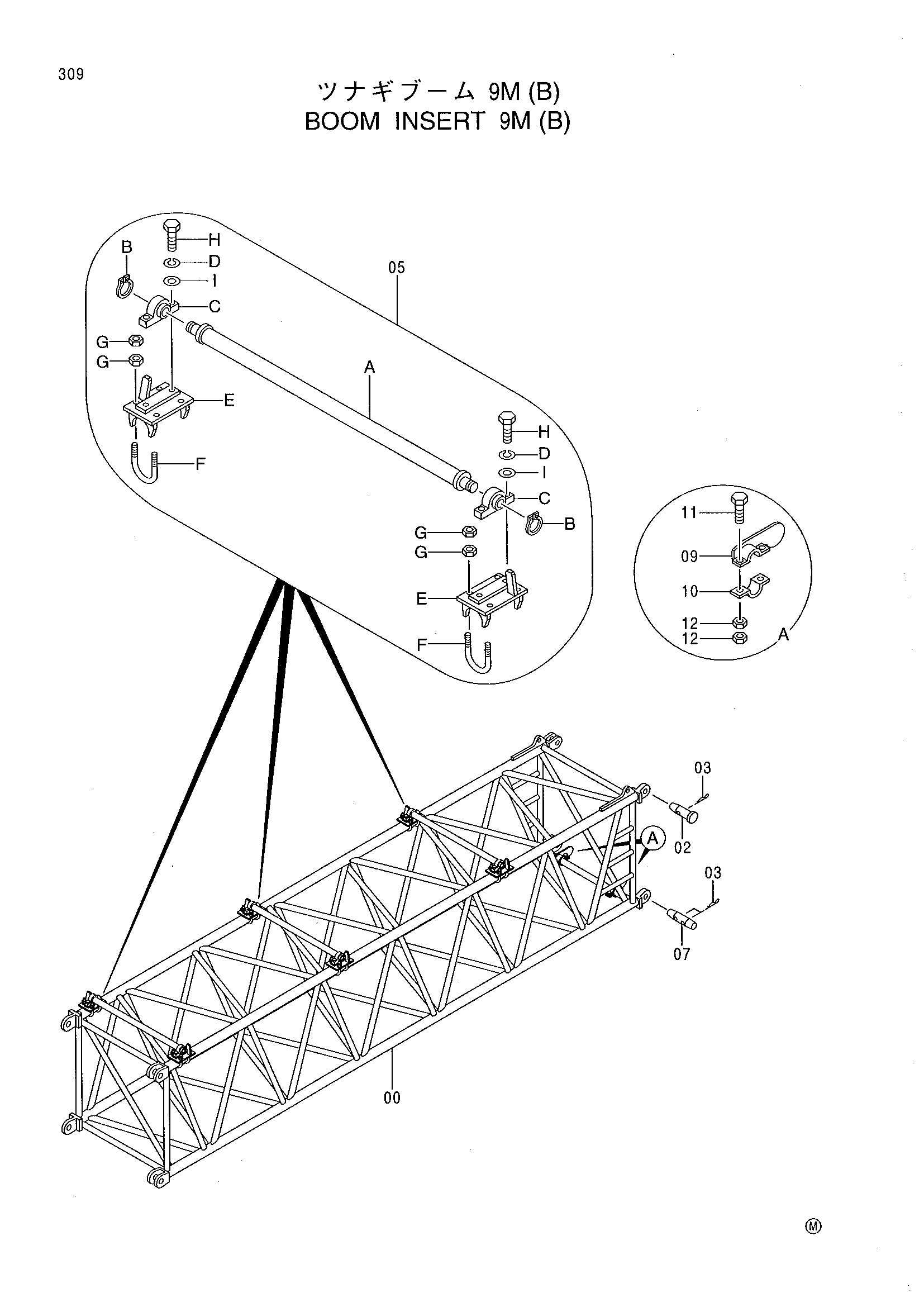

Заводская схема «Стрела вставка 9M (B)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151356 | Стрела вставка в сборе | 1 | |
| 00 | 6015715 | Стрела вставка | 1 |
| 02 | 4046619 | Палец | 2 |
| 03 | 4043750 | Стопорный палец | 6 |
| 05 | 9152747 | Каток направляющая | 3 |
| 05A | 9746896 | Ролик | 1 |
| 05B | 991342 | Стопорное кольцо | 2 |
| 05C | 4371755 | Подшипник. блок | 2 |
| 05D | A590914 | Пружинная шайба | 4 |
| 05E | 8065029 | Кронштейн | 2 |
| 05F | 4170580 | U-образный болт | 4 |
| 05G | J950012 | Гайка | 16 |
| 05H | J901440 | Болт | 4 |
| 05I | A590114 | Плоская шайба | 4 |
| 07 | 4112797 | Палец | 2 |
| 09 | 9748509 | Ограничитель | 2 |
| 10 | 4387392 | Хомут трубки | 2 |
| 11 | J901030 | Болт | 4 |
| 12 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
