Направляющая каток (реевинг лебёдка) — HITACHI CX1100

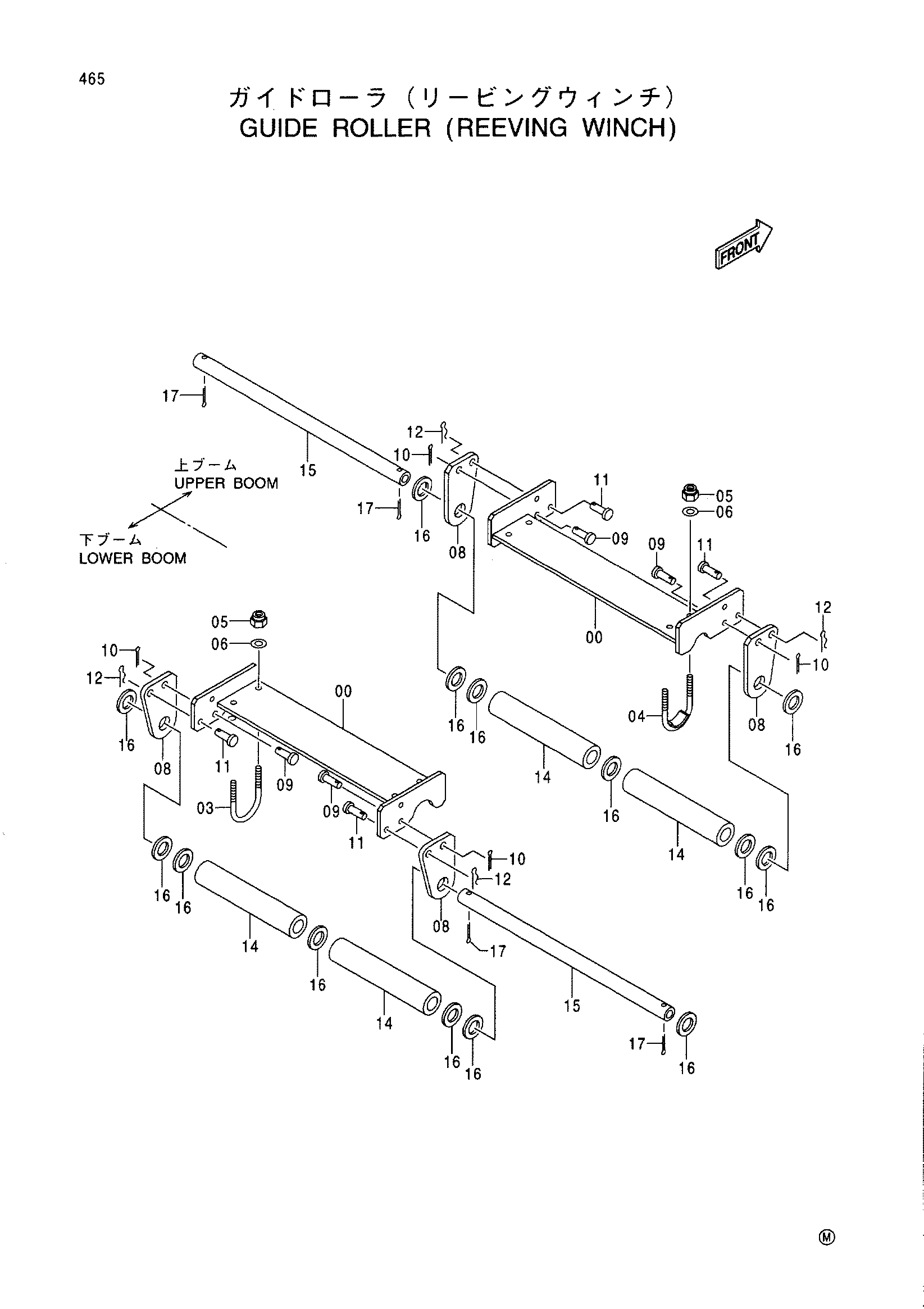

Заводская схема «Направляющая каток (реевинг лебёдка)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076339 | Кронштейн | 2 |
| 03 | 4234259 | U-образный болт | 2 |
| 04 | 9752677 | U-образный болт | 2 |
| 05 | M660010 | U-образная гайка | 8 |
| 06 | A590110 | Плоская шайба | 8 |
| 08 | 4410891 | Тяга | 4 |
| 09 | 4410893 | Палец | 4 |
| 10 | A764025 | Шплинт | 4 |
| 11 | 4411116 | Палец | 4 |
| 12 | 4022701 | Стопорный палец | 4 |
| 14 | 4415735 | Ролик | 4 |
| 15 | 4415880 | Мост | 2 |
| 16 | 4410894 | Регулировочная шайба | 14 |
| 17 | A768063 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
