Джакк-уп устройство (дополнительное оборудование) — HITACHI CX1100

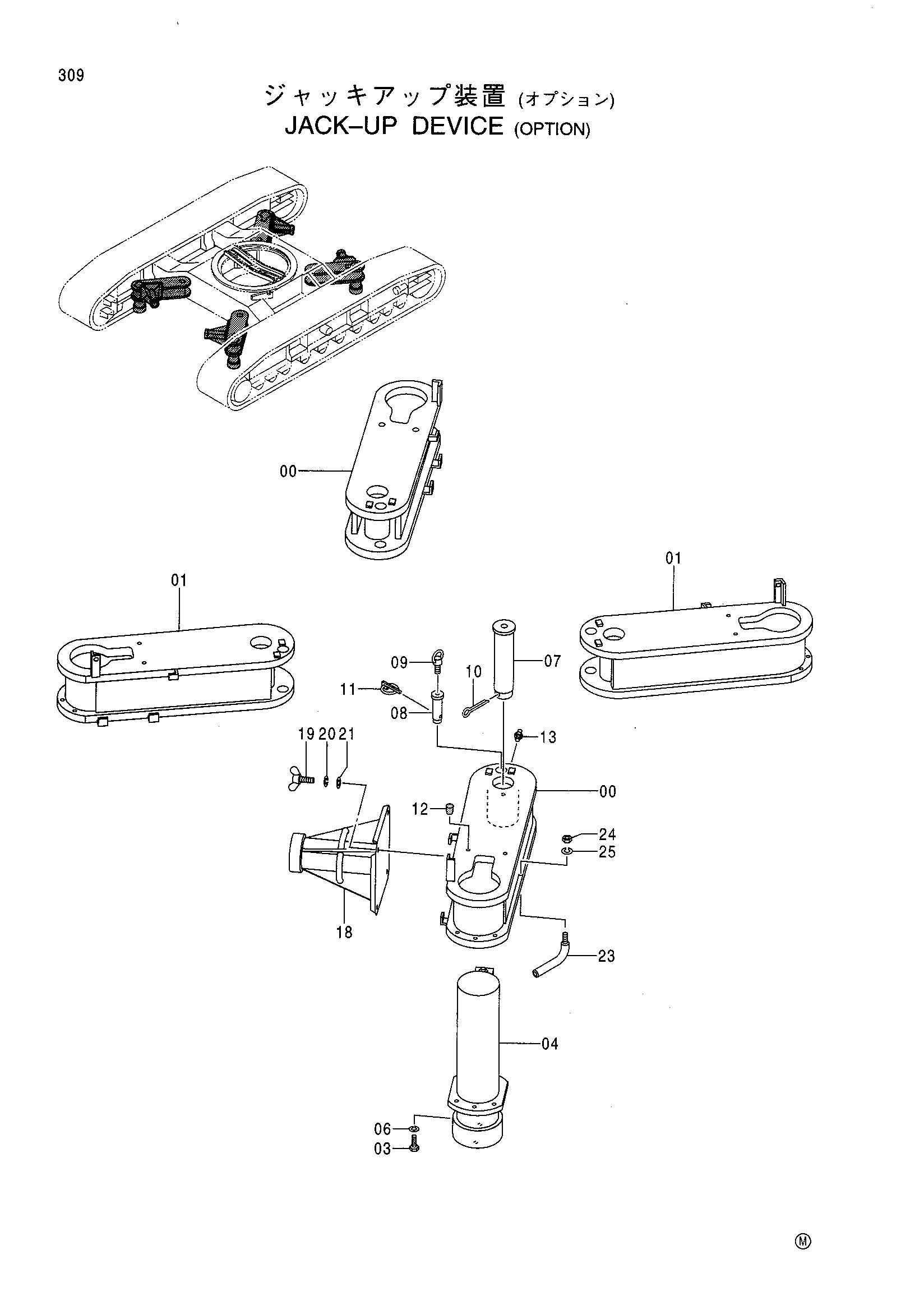

Заводская схема «Джакк-уп устройство (дополнительное оборудование)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031637 | Балка | 2 |
| 01 | 7031070 | Балка | 2 |
| 03 | J901665 | Болт | 20 |
| 04 | 4188681 | Гидроцилиндр. джакк | 4 |
| 06 | A590916 | Пружинная шайба | 20 |
| 07 | 4362280 | Палец | 4 |
| 08 | 4226129 | Палец | 8 |
| 09 | 960821 | Болт проушина | 8 |
| 10 | A761002 | Шплинт | 4 |
| 11 | 947447 | Палец кольцо | 8 |
| 12 | 428028 | Пробка | 20 |
| 13 | J75581 | Пресс-маслёнка | 4 |
| 18 | 7031086 | Поплавок | 4 |
| 19 | M361025 | Болт винг | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | J217083 | Шайба | 4 |
| 23 | 9730826 | Подвес | 4 |
| 24 | J950012 | Гайка | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
