Поворот трубопроводы — HITACHI CX1100

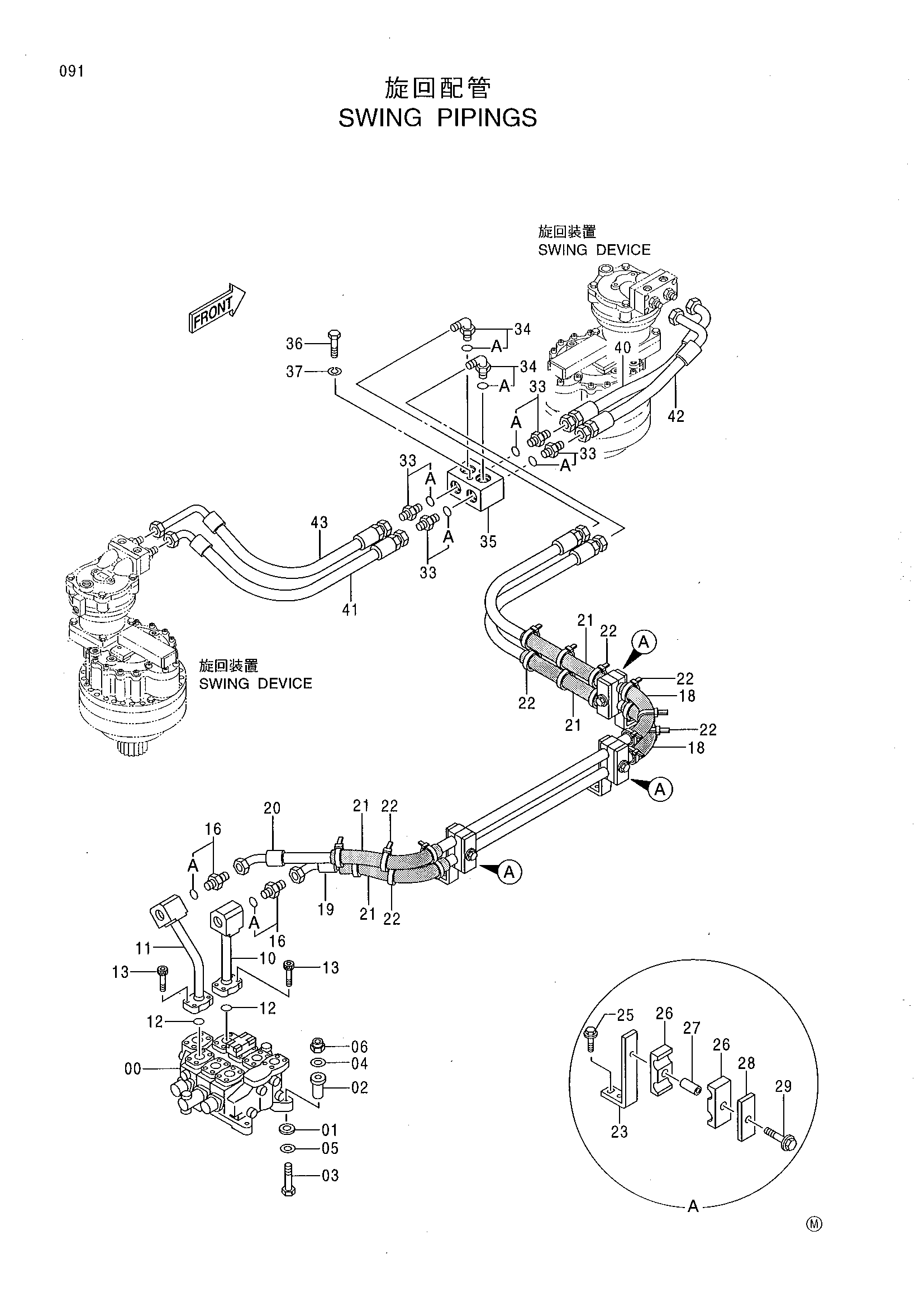

Заводская схема «Поворот трубопроводы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4362626 | Гидрораспределитель | 1 |
| 01 | 4172243 | Резиновая прокладка | 4 |
| 02 | 4172242 | Резиновая втулка | 4 |
| 03 | J901060 | Болт | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | J217083 | Шайба | 4 |
| 06 | M660010 | U-образная гайка | 4 |
| 10 | 8065998 | Трубка | 1 |
| 11 | 8065997 | Трубка | 1 |
| 12 | A811035 | Уплотнительное кольцо | 2 |
| 13 | M341036 | Болт с внутренним шестигранником | 8 |
| 16 | 4042034 | Адаптер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4380678 | Резиновая втулка | 2 |
| 19 | 4369264 | Шланг | 1 |
| 20 | 4369265 | Шланг | 1 |
| 21 | 4141391 | Резиновая втулка | 4 |
| 22 | 4055312 | Ленточный зажим | 18 |
| 23 | 4369336 | Кронштейн | 3 |
| 25 | J031030 | Болт с шайбой | 6 |
| 26 | 4205615 | Хомут шланга | 6 |
| 27 | 4205614 | Проставка | 3 |
| 28 | 4224002 | Пластина | 3 |
| 29 | J011280 | Болт с шайбой | 3 |
| 33 | 4042034 | Адаптер | 4 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4102104 | Угловой штуцер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 3075721 | Блок | 1 |
| 36 | J901202 | Болт | 2 |
| 37 | A590912 | Пружинная шайба | 2 |
| 40 | 4368791 | Шланг | 1 |
| 41 | 4368792 | Шланг | 1 |
| 42 | 4368793 | Шланг | 1 |
| 43 | 4368794 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
