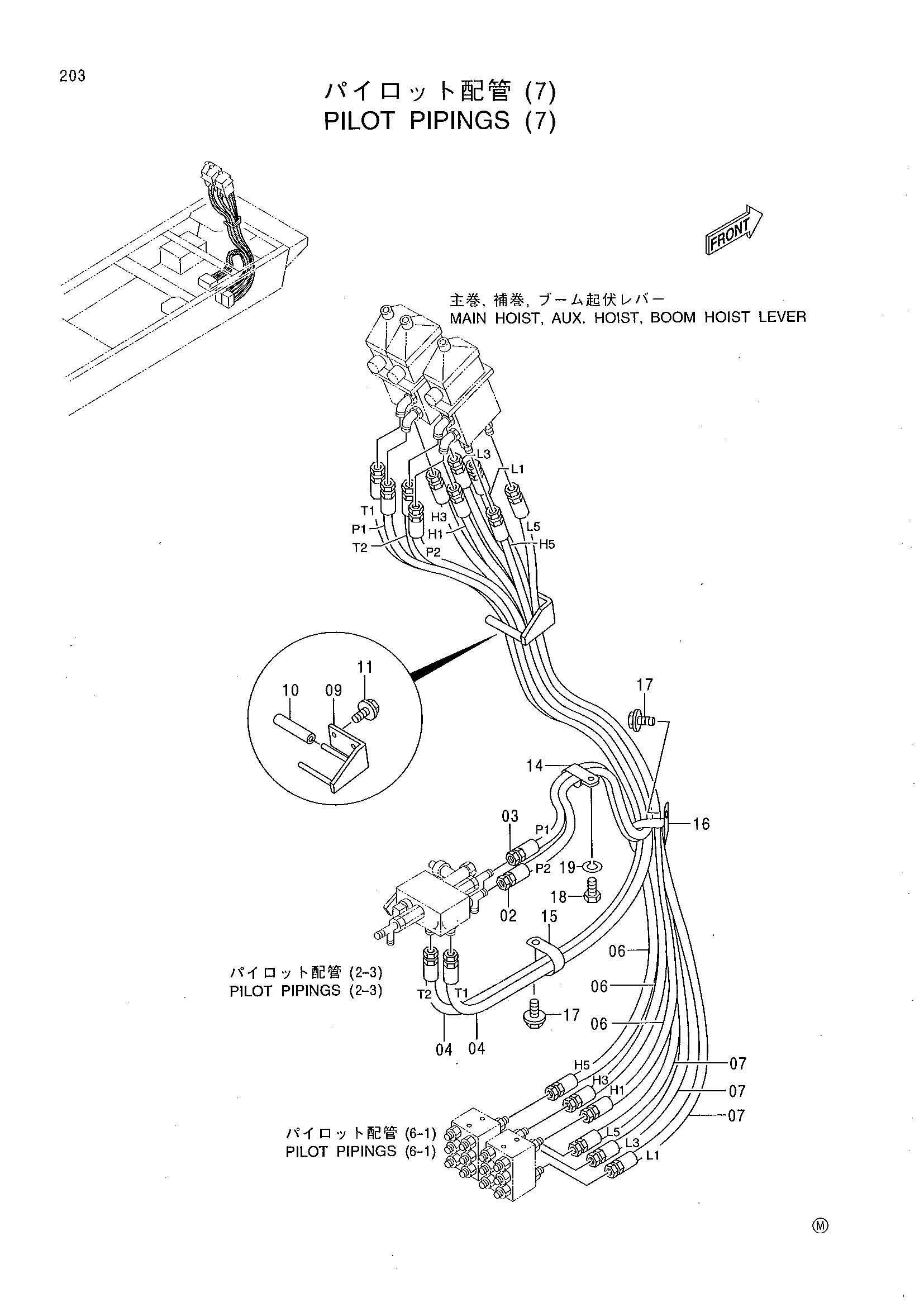

Пилотный трубопроводы (7) — HITACHI CX1100

Заводская схема «Пилотный трубопроводы (7)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4319152	Шланг	1
03	4319153	Шланг	1
04	4319154	Шланг	2
06	4319150	Шланг	3
07	4319151	Шланг	3
09	9742971	Опора	1
10	4317431	Трубка	2
11	J010614	Болт с шайбой	2
14	4190292	Зажим	1
15	4190264	Зажим	1
16	4204136	Зажим	1
17	J011020	Болт с шайбой	2
18	J901020	Болт	1
19	A590910	Пружинная шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
