Реевинг лебёдка трубопроводы (2) — HITACHI CX1100

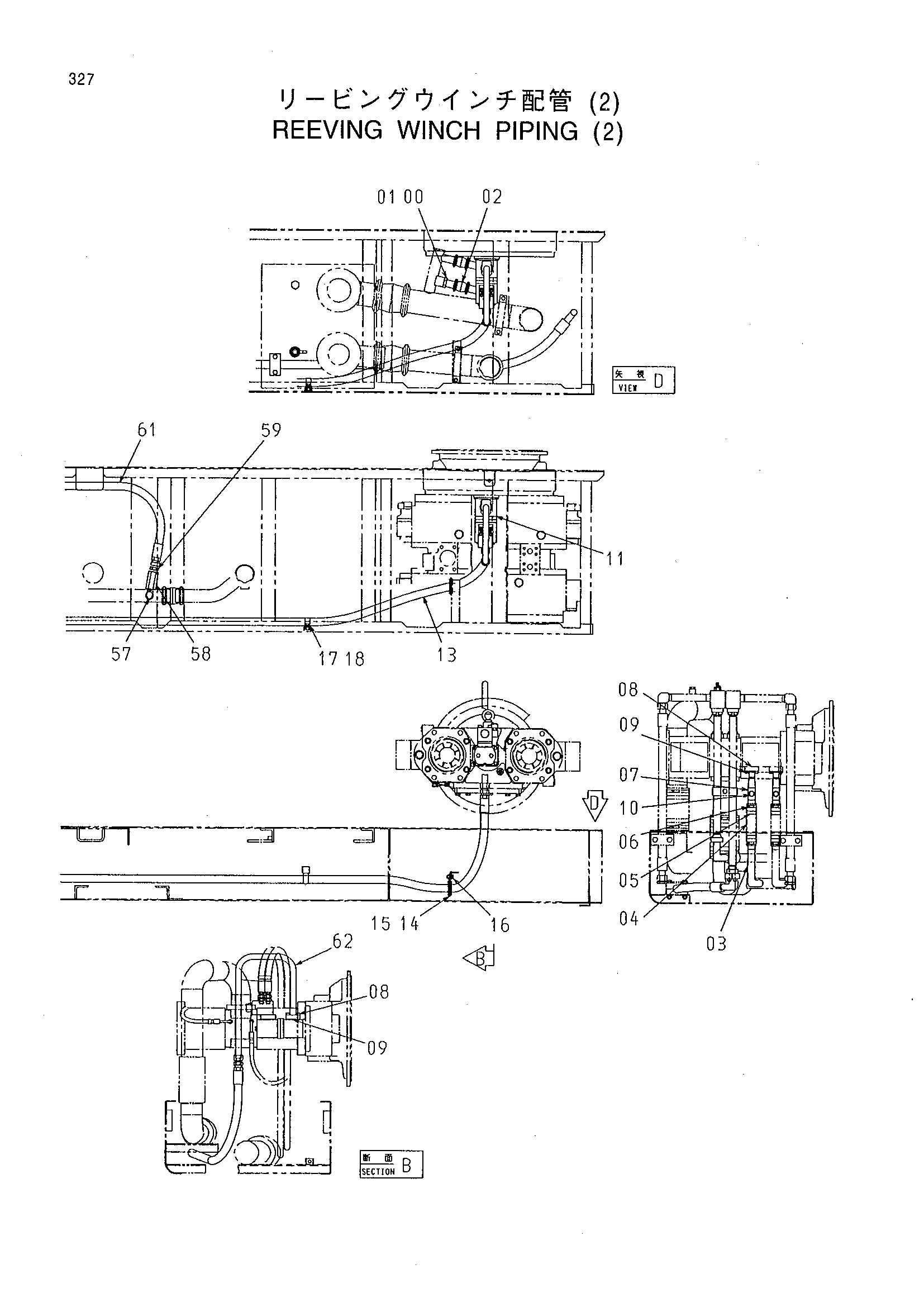

Заводская схема «Реевинг лебёдка трубопроводы (2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4395706 | Адаптер | 1 |
| 01 | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4071213 | Муфта | 1 |
| 02A | 4196258 | Уплотнение кольцо | 1 |
| 03 | 9746425 | Трубка | 1 |
| 04 | 4084123 | Резиновый шланг | 1 |
| 05 | 4296063 | Хомут шланга | 2 |
| 06 | 4011675 | Хомут шланга | 2 |
| 07 | 9746421 | Трубка | 1 |
| 08 | A811030 | Уплотнительное кольцо | 2 |
| 09 | M341036 | Болт с внутренним шестигранником | 8 |
| 10 | 4092534 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4368900 | Шестерённый насос | 1 |
| 13 | 4396252 | Шланг | 1 |
| 14 | 9749698 | Кронштейн | 1 |
| 15 | 4207839 | Резиновая втулка | 1 |
| 16 | J011025 | Болт с шайбой | 2 |
| 17 | 4190291 | Зажим | 3 |
| 18 | J011020 | Болт с шайбой | 3 |
| 57 | 4174588 | Угловой штуцер | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4163095 | Обратный клапан | 1 |
| 59 | 94-1304 | Адаптер | 1 |
| 61 | 4398727 | Шланг | 1 |
| 62 | 8072612 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
