Пилотный трубопроводы (6-1) — HITACHI CX1100

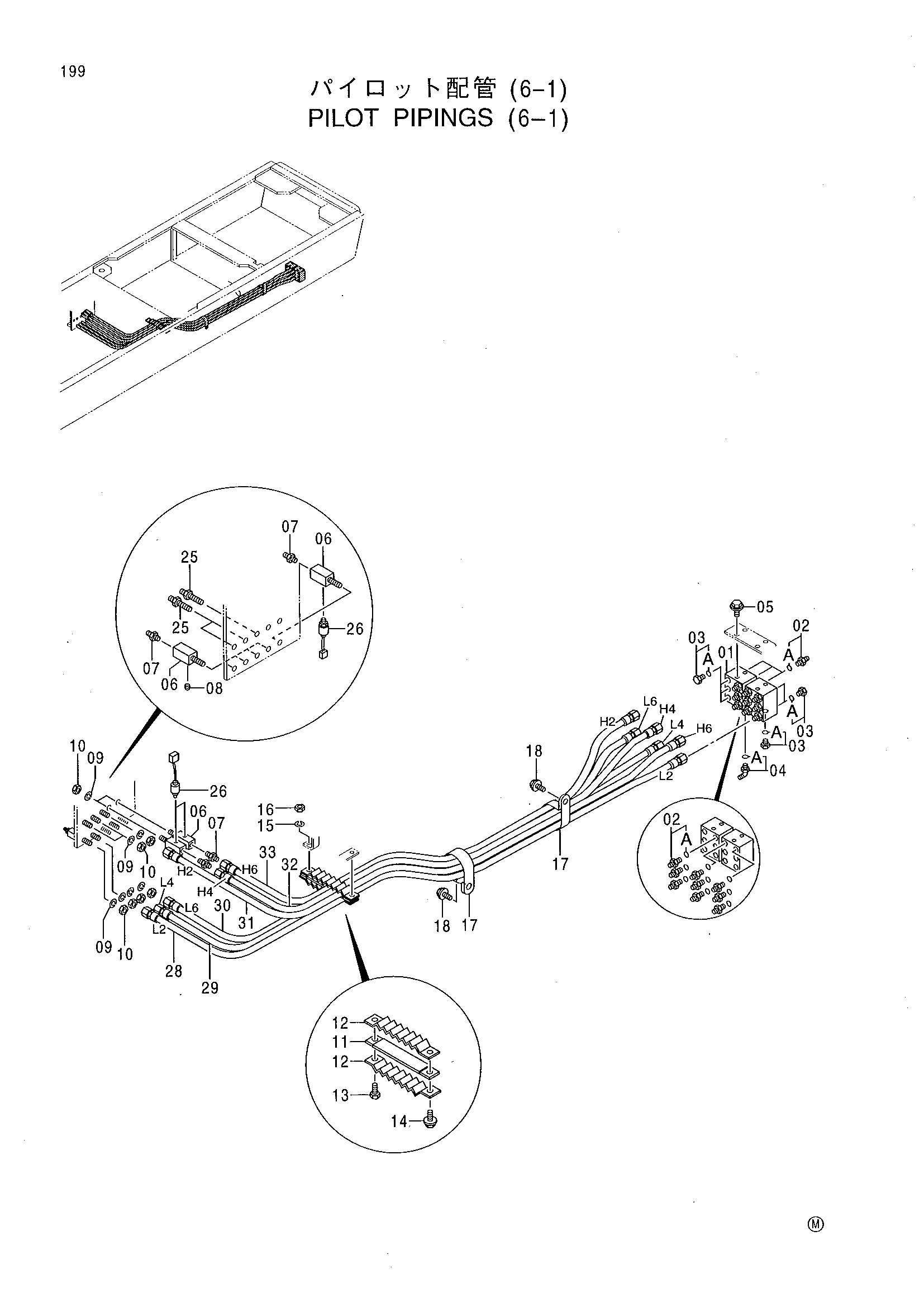

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 2 |
| 02 | 4200467 | Адаптер | 15 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4093624 | Пробка | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J011025 | Болт с шайбой | 4 |
| 06 | 4338545 | Переходник | 7 |
| 07 | 4215648 | Адаптер | 7 |
| 08 | 94-2022 | Пробка | 4 |
| 09 | A590916 | Пружинная шайба | 10 |
| 10 | 4202531 | Гайка | 10 |
| 11 | 9727637 | Пластина | 1 |
| 12 | 9727639 | Хомут шланга | 2 |
| 13 | J901035 | Болт | 1 |
| 14 | J021030 | Болт с шайбой | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | J950010 | Гайка | 1 |
| 17 | 4204136 | Зажим | 2 |
| 18 | J011020 | Болт с шайбой | 2 |
| 25 | 4317426 | Адаптер | 3 |
| 26 | 4286171 | Датчик давления | 3 |
| 28 | 4369302 | Шланг | 1 |
| 29 | 4369302 | Шланг | 1 |
| 30 | 4369302 | Шланг | 1 |
| 31 | 4369302 | Шланг | 1 |
| 32 | 4369302 | Шланг | 1 |
| 33 | 4369302 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
