Обратный трубопроводы (2-2) — HITACHI CX1100

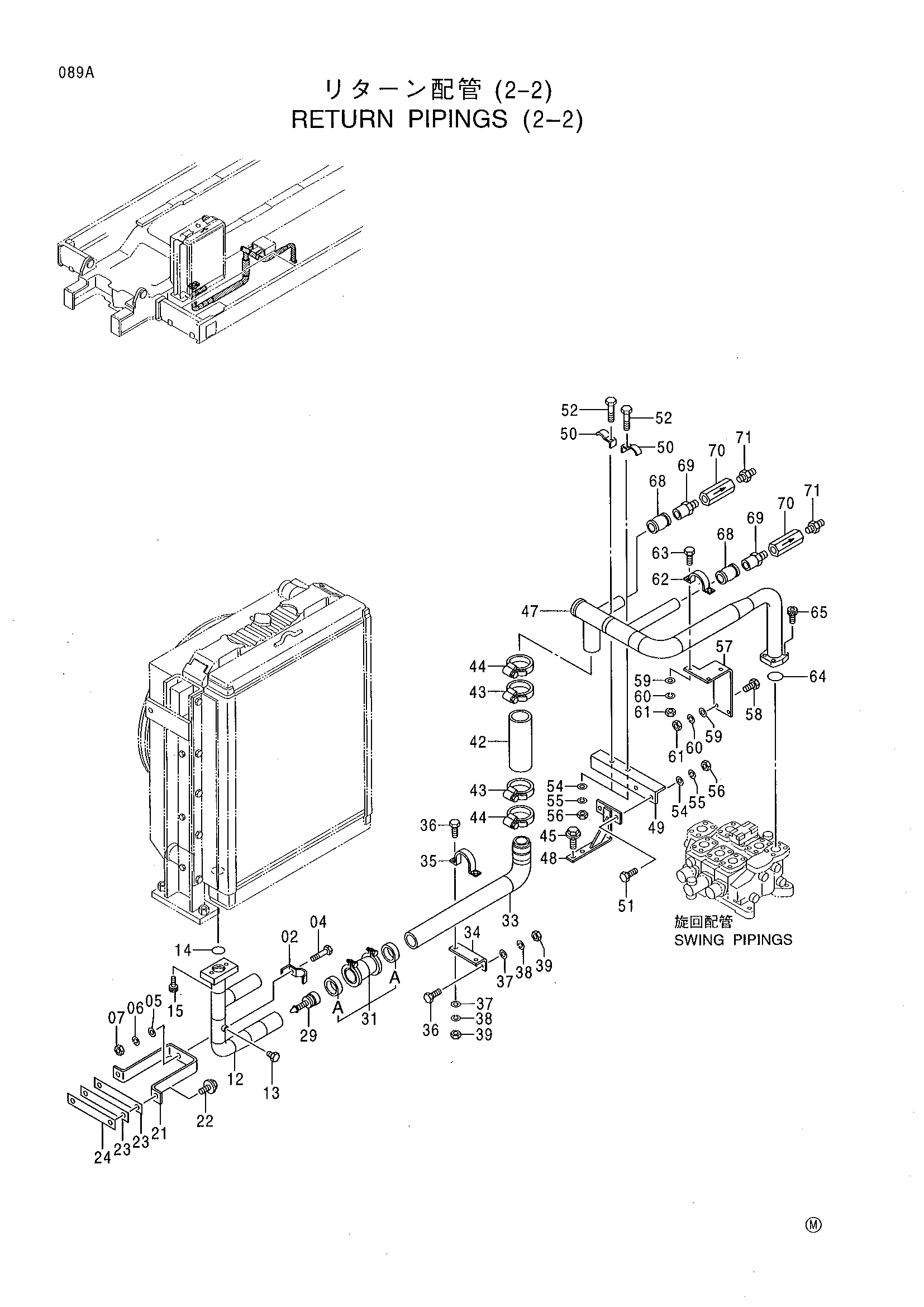

Заводская схема «Обратный трубопроводы (2-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4053697	Хомут трубки	1
04	J901275	Болт	1
05	A590112	Плоская шайба	1
06	A590912	Пружинная шайба	1
07	J950012	Гайка	1
12	8049476	Трубка	1
13	447483	Пробка	1
14	A811050	Уплотнительное кольцо	1
15	M341236	Болт с внутренним шестигранником	2
21	4266091	Кронштейн	1
22	J011225	Болт с шайбой	2
23	4278895	Регулировочная шайба	2
24	4278896	Регулировочная шайба	1
29	4156841	Клапан	1
31	4067833	Муфта	1
31A	4196261	Уплотнение	2
33	8065862	Трубка	1
34	4261363	Кронштейн	1
35	4053865	Хомут трубки	1
36	J901030	Болт	4
37	A590110	Плоская шайба	4
38	A590910	Пружинная шайба	4
39	J950010	Гайка	4
42	4058467	Шланг	1
43	4263764	Хомут шланга	2
44	4504491	Хомут шланга	2
45	J011225	Болт с шайбой	2
47	7031576	Трубка	1
48	8065956	Кронштейн	1
49	4286035	Кронштейн	1
50	4053698	Хомут трубки	2
51	J901235	Болт	2
52	J901270	Болт	2
54	A590112	Плоская шайба	4
55	A590912	Пружинная шайба	4
56	J950012	Гайка	4
57	4286091	Кронштейн	1
58	J901035	Болт	2
59	A590110	Плоская шайба	4
60	A590910	Пружинная шайба	4
61	J950010	Гайка	4
62	4053865	Хомут трубки	1
63	J901030	Болт	2
64	A811040	Уплотнительное кольцо	1
65	M341236	Болт с внутренним шестигранником	4
68	4069801	Муфта	2
69	4081255	Адаптер	2
70	4087983	Обратный клапан	2
71	94-1706	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
