Трансмиссия (подъёмный механизм) — HITACHI CX1100

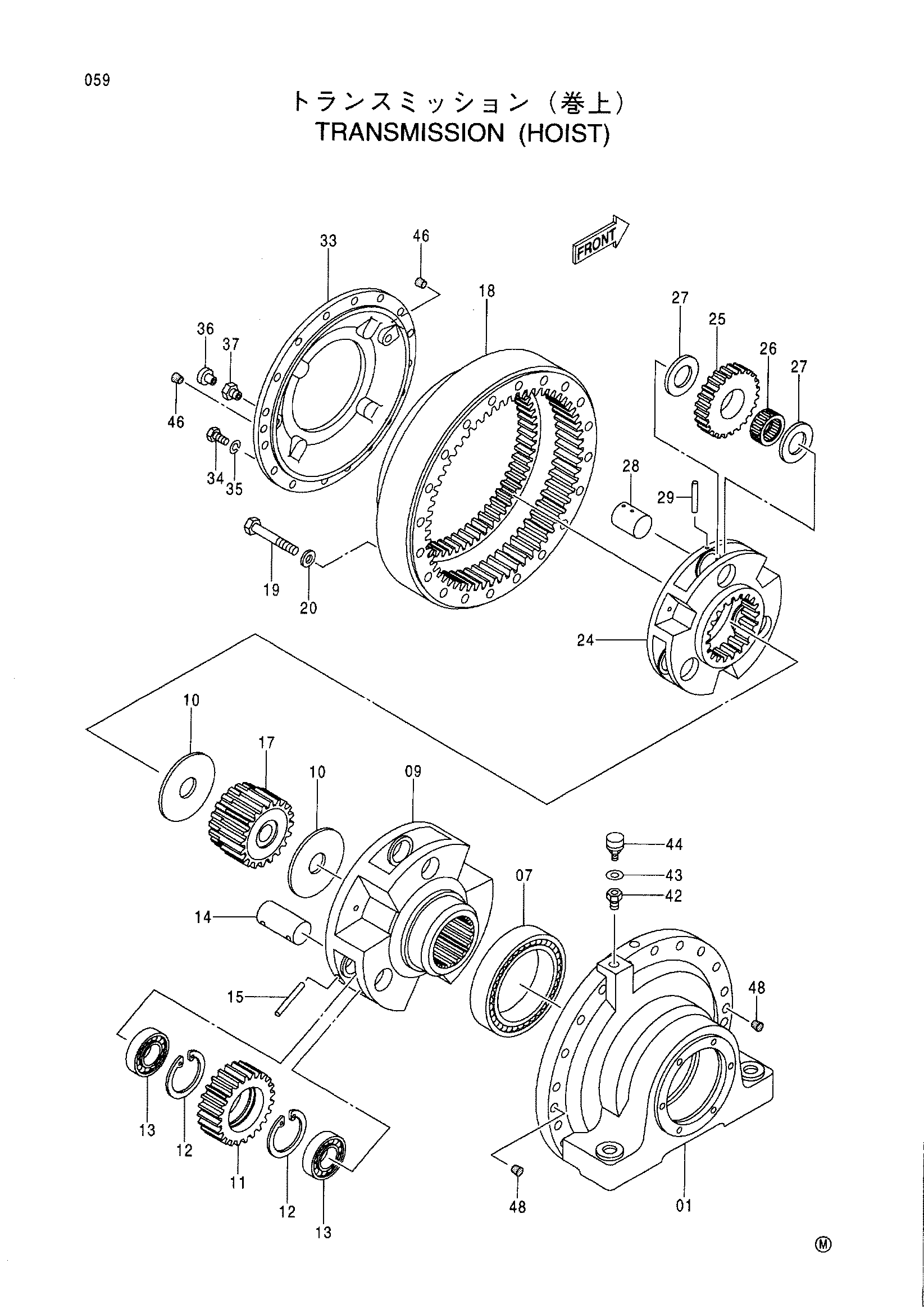

Заводская схема «Трансмиссия (подъёмный механизм)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2038865 | Корпус | 1 |
| 07 | 4096550 | Роликовый подшипник | 1 |
| 09 | 2025849 | Водило | 1 |
| 10 | 4219935 | Проставка | 2 |
| 11 | 3041587 | Планетарная шестерня | 3 |
| 12 | 4116292 | Стопорное кольцо | 6 |
| 13 | 931504 | Подшипник. спх.рол. | 6 |
| 14 | 4219937 | Палец | 3 |
| 15 | 4218000 | Пружинный штифт | 3 |
| 17 | 3041589 | Солнечная шестерня | 1 |
| 18 | 2038912 | Коронная шестерня | 1 |
| 19 | J932212 | Болт | 20 |
| 20 | 4089822 | Шайба | 20 |
| 24 | 2025853 | Водило | 1 |
| 25 | 3075570 | Планетарная шестерня | 3 |
| 26 | 4220797 | Подшипник неедле | 3 |
| 27 | 4220796 | Упорная пластина | 6 |
| 28 | 4219936 | Палец | 3 |
| 29 | 4197125 | Пружинный штифт | 3 |
| 33 | 2036879 | Корпус | 1 |
| 34 | J901450 | Болт | 16 |
| 35 | A590914 | Пружинная шайба | 16 |
| 36 | 4249822 | Указатель уровня | 1 |
| 37 | 4249823 | Переходник | 1 |
| 42 | 4096990 | Адаптер | 1 |
| 43 | D912218 | Шайба | 1 |
| 44 | 989058 | Сапун | 1 |
| 46 | 439641 | Пробка | 2 |
| 48 | 431578 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
