Рычаг управления (левый) — HITACHI CX1100

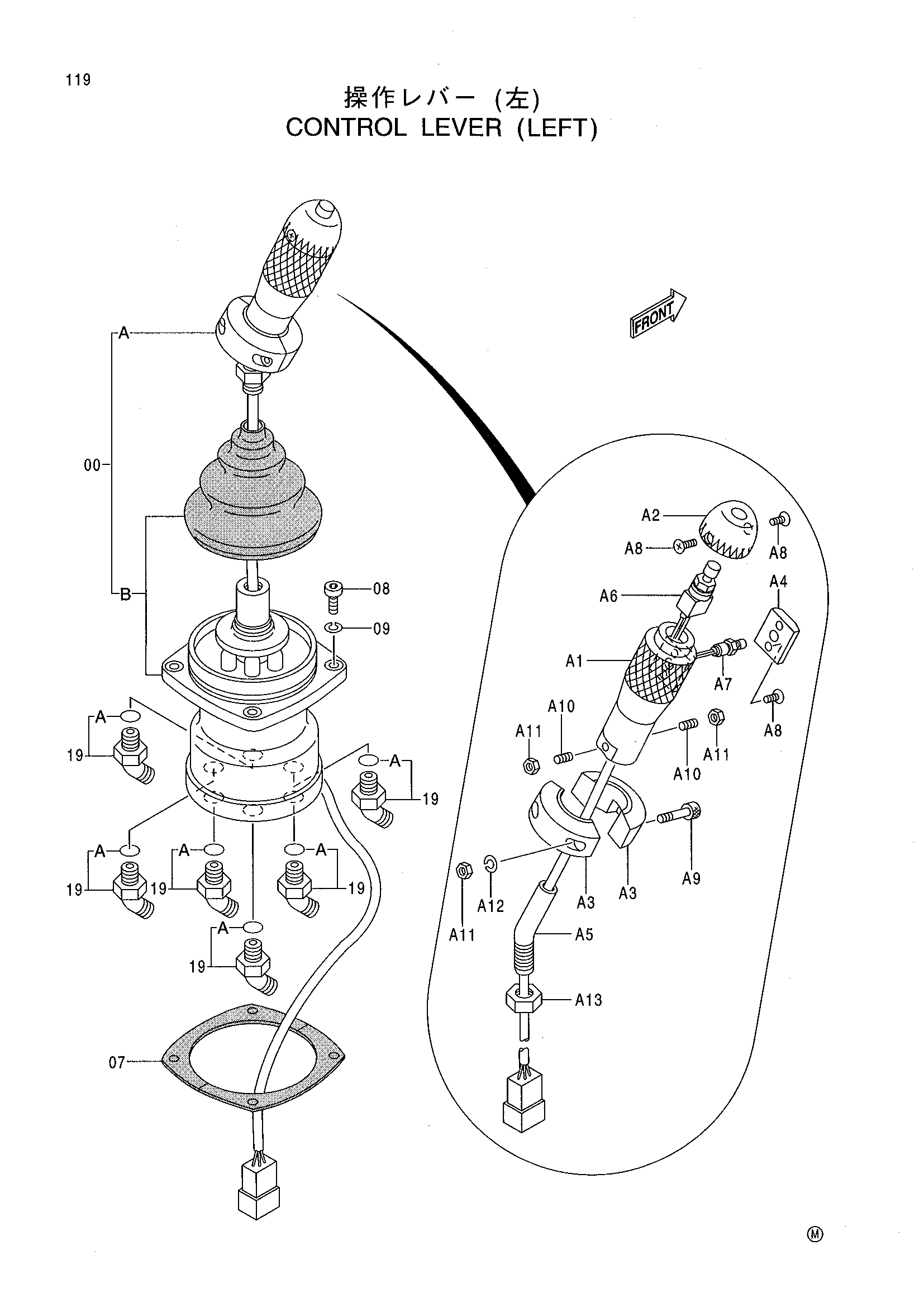

Заводская схема «Рычаг управления (левый)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9176661 | Рычаг L | 1 |
| 00A | 7030687 | Рукоятка | 1 |
| 00A1 | 3073790 | Рукоятка | 1 |
| 00A2 | 4357491 | Рукоятка наружный | 1 |
| 00A3 | 3073789 | Опора | 2 |
| 00A4 | 4357490 | Сиденье | 1 |
| 00A5 | 4357526 | Трубка | 1 |
| 00A6 | 4338448 | Выключатель пусхбут. | 1 |
| 00A7 | 4323640 | Выключатель пусхбут. | 1 |
| 00A8 | J660310 | Винт | 4 |
| 00A9 | M340520 | Болт с внутренним шестигранником | 2 |
| 00A10 | 4357606 | Установочный винт | 2 |
| 00A11 | J230005 | Гайка | 4 |
| 00A12 | J251005 | Пружинная шайба | 2 |
| 00A13 | J950014 | Гайка | 1 |
| 00B | 4412328 | Пилотный клапан | 1 |
| 07 | 4177186 | Пластина резиновый | 1 |
| 08 | M340636 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 19 | 4200472 | Угловой штуцер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
