Нижний гусёк стрелы — HITACHI CX1100

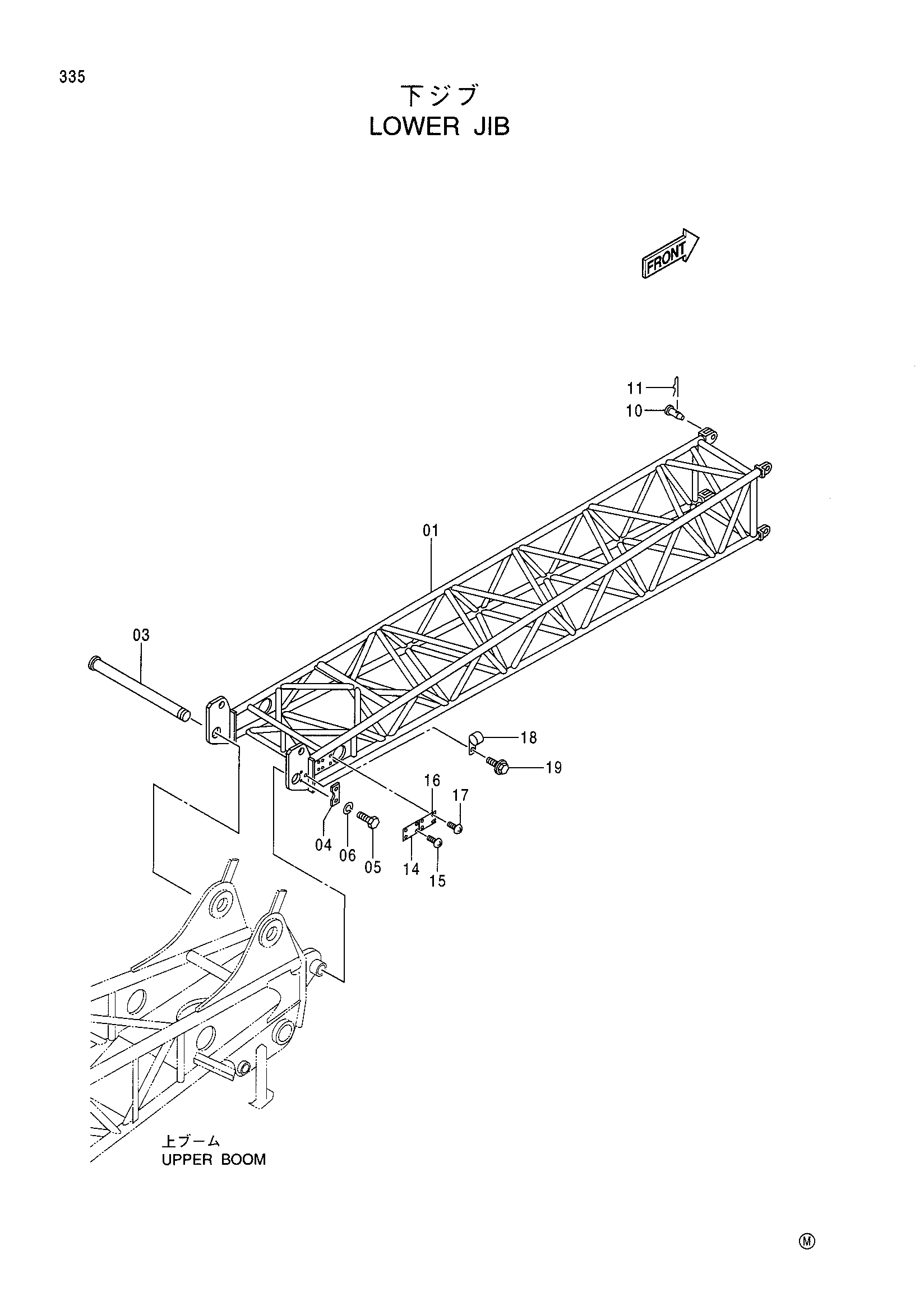

Заводская схема «Нижний гусёк стрелы» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6017763 | Гусёк стрелы нижний | 1 |
| 03 | 4163343 | Мост | 1 |
| 04 | X4247 | Стопорная пластина | 1 |
| 05 | J901635 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 10 | 4046467 | Палец | 4 |
| 11 | 414322 | Стопорный палец | 4 |
| 15 | M491832 | Приводной винт | 4 |
| 16 | 457606 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 18 | 4190271 | Зажим | 1 |
| 19 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
