Детали пола — HITACHI CX1100

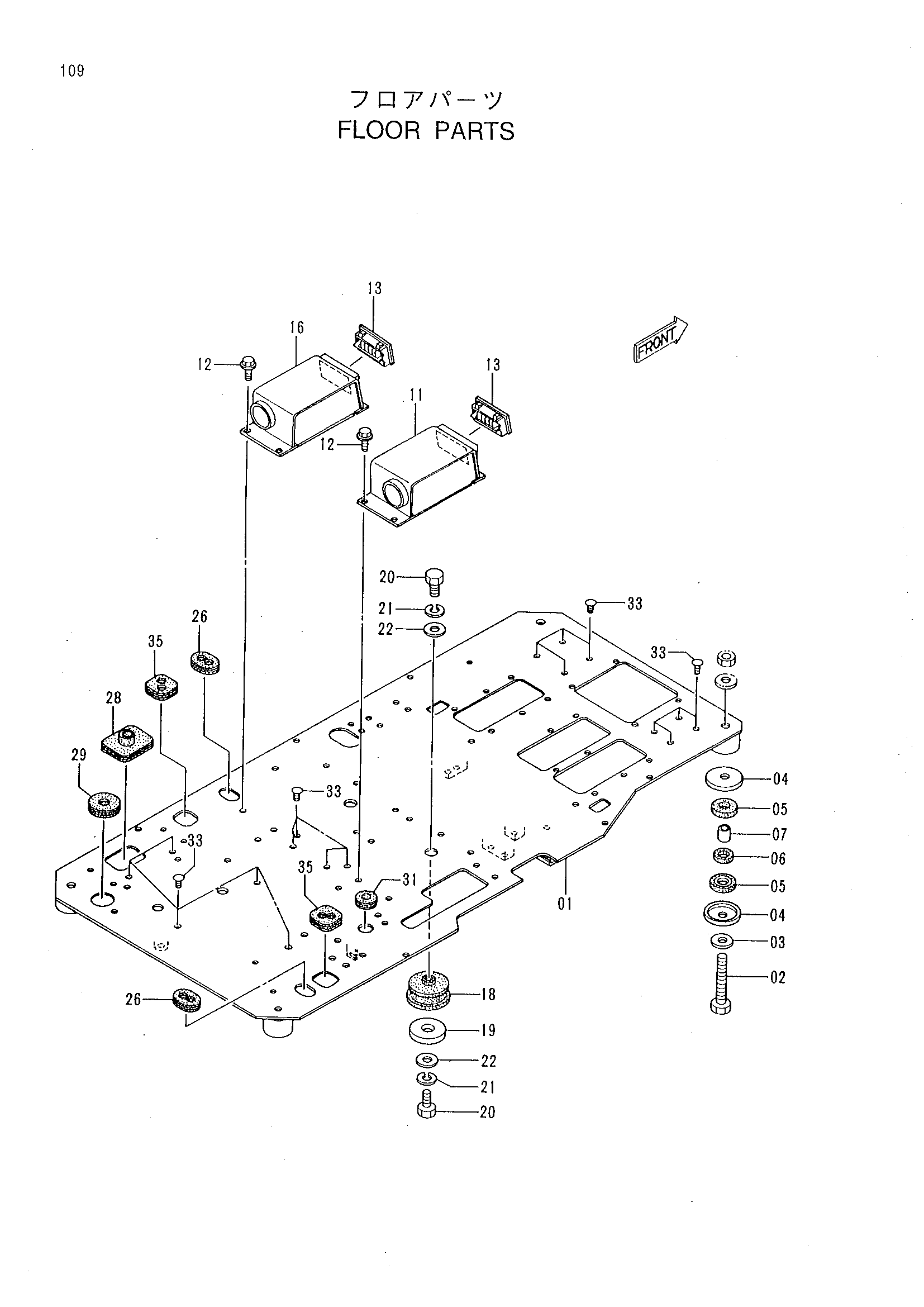

Заводская схема «Детали пола» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014450 | Пластина | 1 |
| 02 | 4317646 | Болт | 4 |
| 03 | J222016 | Шайба | 4 |
| 04 | 4203878 | Ограничитель | 8 |
| 05 | 4203877 | Резиновая прокладка | 8 |
| 06 | 4200085 | Резиновая прокладка | 4 |
| 07 | 4217092 | Проставка | 4 |
| 11 | 7028275 | Короб | 1 |
| 12 | J021030 | Болт с шайбой | 8 |
| 13 | 4259639 | Решётка | 2 |
| 16 | 7028274 | Короб | 1 |
| 18 | 4147007 | Резиновая прокладка | 2 |
| 19 | 4331685 | Проставка | 2 |
| 20 | M111632 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | 4087197 | Шайба | 4 |
| 26 | 4276794 | Резиновая втулка | 2 |
| 28 | 4276792 | Резиновая втулка | 1 |
| 29 | 4201929 | Резиновая втулка | 1 |
| 31 | 4203587 | Резиновая втулка | 1 |
| 33 | 4280359 | Зажим | 17 |
| 35 | 4205082 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
