Пилотный трубопроводы (5-2) — HITACHI CX1100

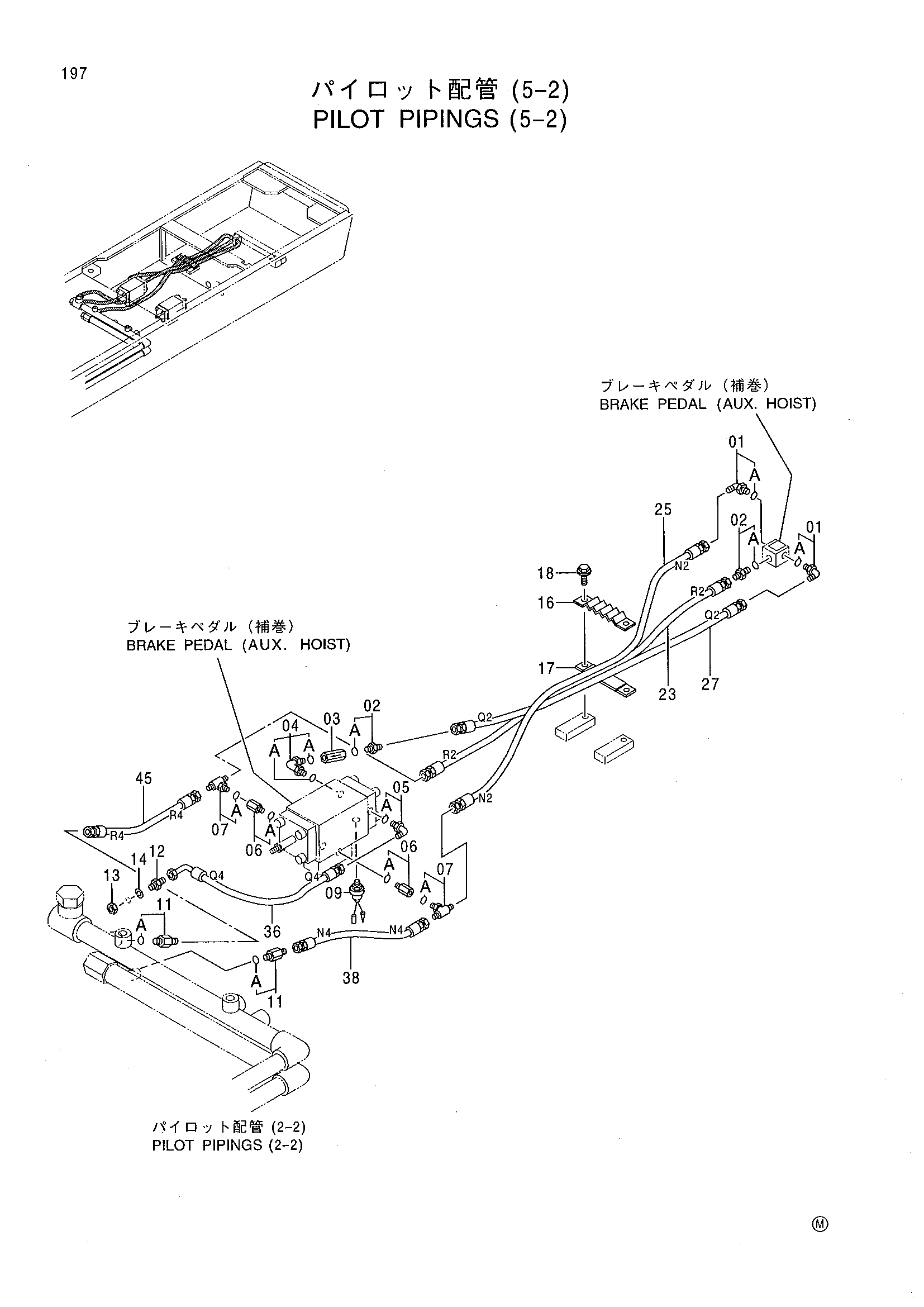

Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4354795 | Обратный клапан | 1 |
| 04 | 4314099 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 2 |
| 05 | 4314098 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4202564 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4226388 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4317118 | Датчик давления | 1 |
| 11 | 4276965 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4317426 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 1 |
| 14 | A590916 | Пружинная шайба | 1 |
| 16 | 9727638 | Хомут шланга | 1 |
| 17 | 9727636 | Пластина | 1 |
| 18 | J021025 | Болт с шайбой | 2 |
| 23 | 4249354 | Шланг | 1 |
| 25 | 4249354 | Шланг | 1 |
| 27 | 4269799 | Шланг | 1 |
| 36 | 4332940 | Шланг | 1 |
| 38 | 4299147 | Шланг | 1 |
| 45 | 4357773 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
