Дренажные трубопроводы (1) — HITACHI CX1100

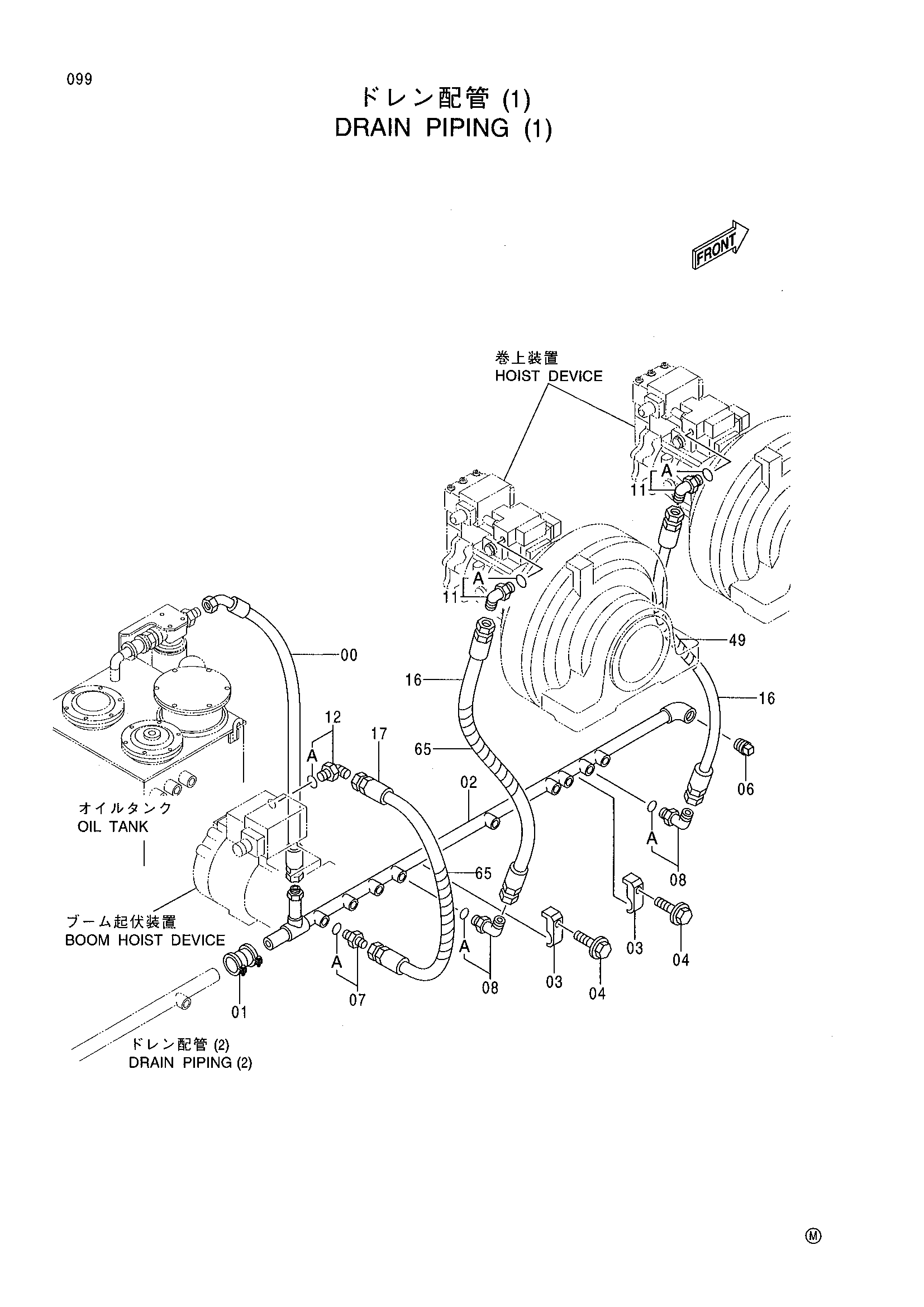

Заводская схема «Дренажные трубопроводы (1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368697 | Шланг | 1 |
| 01 | 4071213 | Муфта | 1 |
| 02 | 8065940 | Трубка | 1 |
| 03 | 4190127 | Хомут трубки | 2 |
| 04 | J011265 | Болт с шайбой | 2 |
| 06 | 94-2026 | Пробка | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4102237 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4102237 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4353073 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4157682 | Шланг | 2 |
| 17 | 4368695 | Шланг | 1 |
| 49 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
