Пилотные гидролинии (левый) — HITACHI CX1100

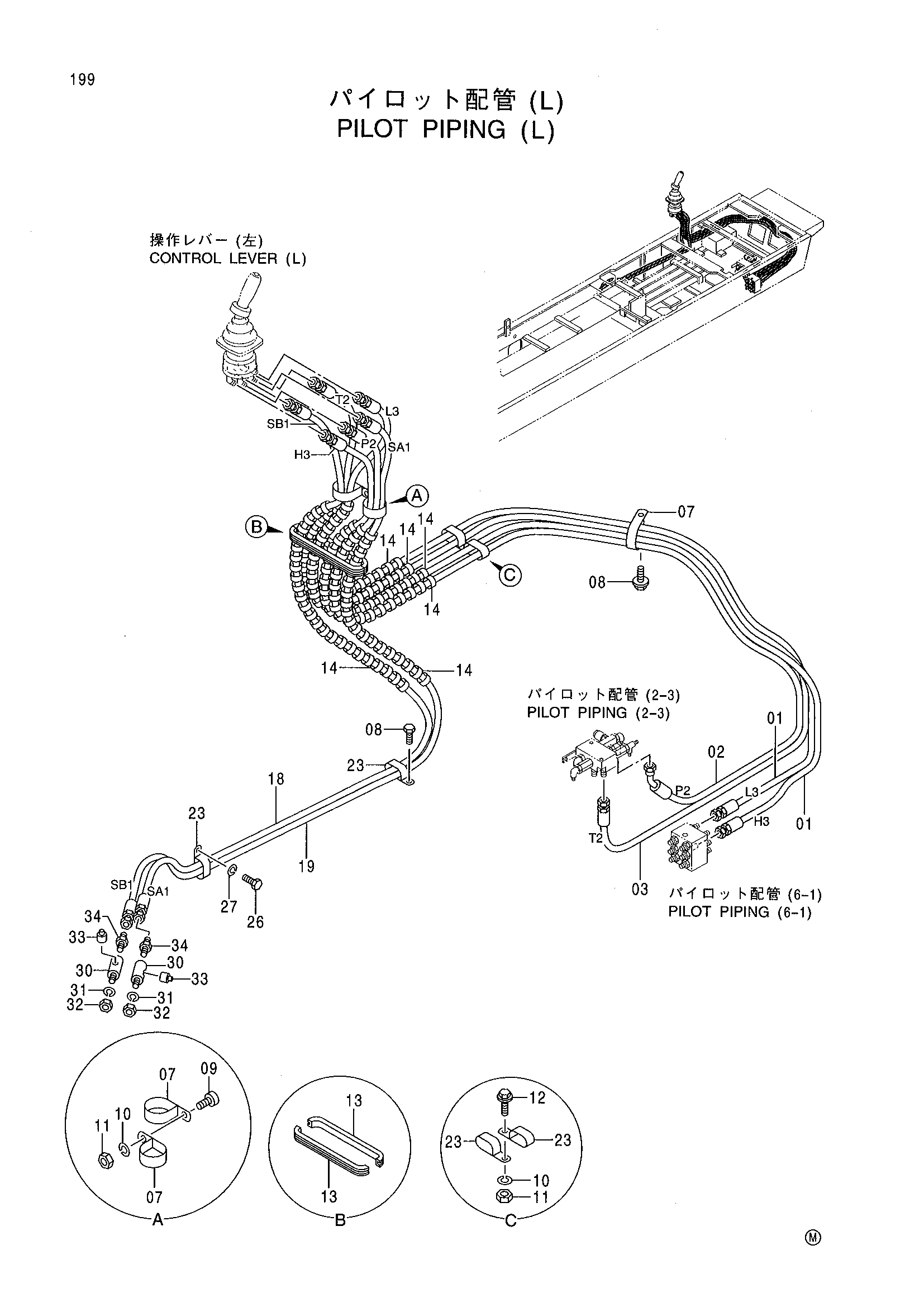

Заводская схема «Пилотные гидролинии (левый)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357987 | Шланг | 2 |
| 02 | 4357988 | Шланг | 1 |
| 03 | 4357989 | Шланг | 1 |
| 07 | 4190264 | Зажим | 3 |
| 08 | J011020 | Болт с шайбой | 2 |
| 09 | 4330985 | Болт | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | J901030 | Болт | 1 |
| 13 | 4171749 | Защитный кожух | 2 |
| 14 | 4044420 | Защитный кожух | 6 |
| 18 | 4369302 | Шланг | 1 |
| 19 | 4369302 | Шланг | 1 |
| 23 | 4190292 | Зажим | 4 |
| 26 | J901020 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 30 | 4403351 | Переходник | 2 |
| 31 | A590916 | Пружинная шайба | 2 |
| 32 | 4202531 | Гайка | 2 |
| 33 | 4254563 | Выключатель давление | 2 |
| 34 | 4200467 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
