Подвес (портал) — HITACHI CX1100

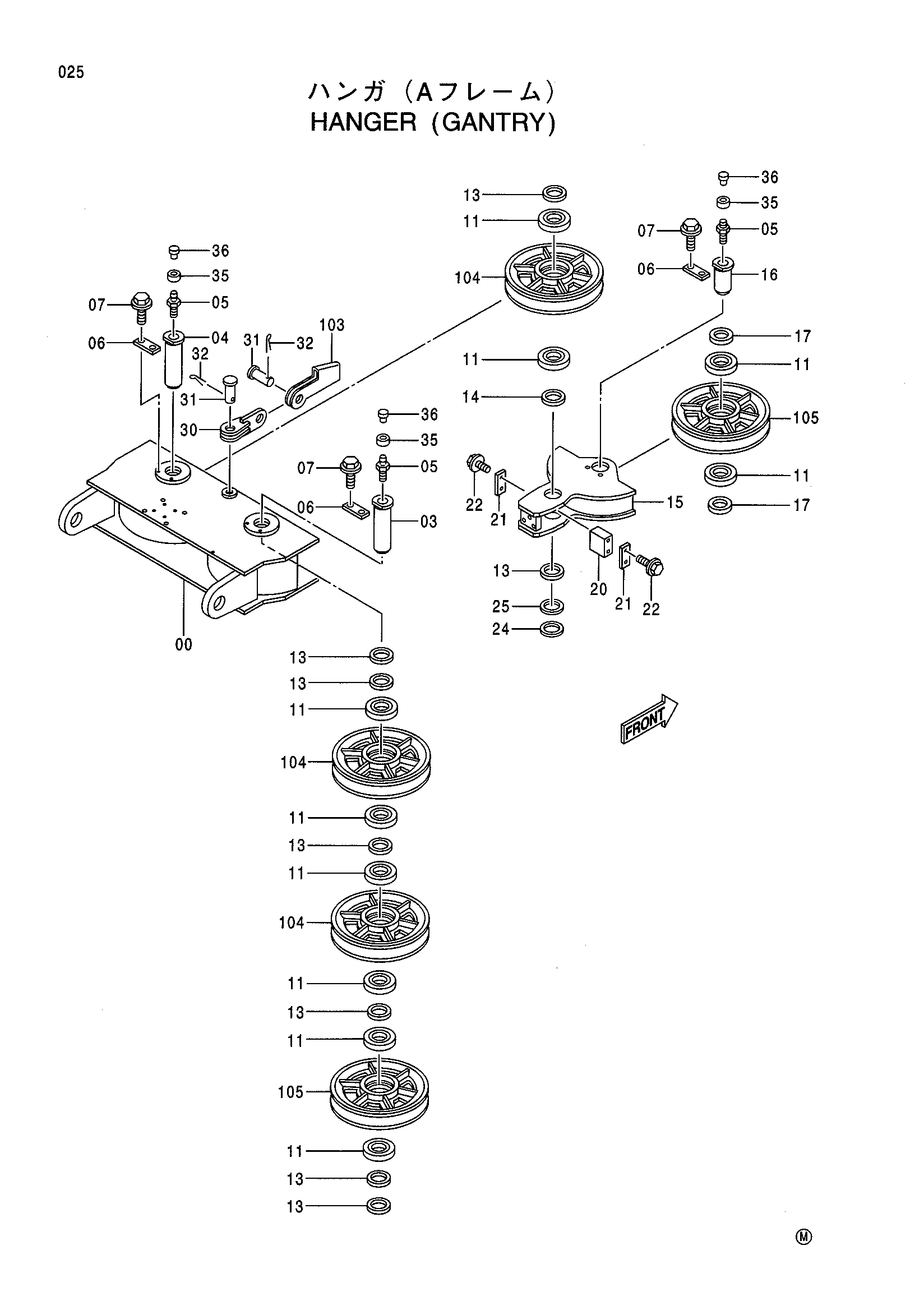

Заводская схема «Подвес (портал)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035708 | Подвес | 1 |
| 03 | 3085071 | Палец | 1 |
| 04 | 3085072 | Палец | 1 |
| 05 | J75481 | Пресс-маслёнка | 3 |
| 06 | 4135186 | Пластина | 3 |
| 07 | J011225 | Болт с шайбой | 6 |
| 11 | 944922 | Шариковый подшипник | 10 |
| 13 | 442617 | Проставка | 8 |
| 14 | 4415259 | Проставка | 1 |
| 15 | 7020138 | Подвес | 1 |
| 16 | 4368939 | Палец | 1 |
| 17 | 4415260 | Проставка | 2 |
| 20 | 3029537 | Пластина | 1 |
| 21 | 4159399 | Пластина | 2 |
| 22 | J011025 | Болт с шайбой | 4 |
| 24 | 4423145 | Регулировочная шайба 1.2 | 2 |
| 25 | 4423147 | Регулировочная шайба 1.6 | 1 |
| 30 | 9725626 | Концевой вилка | 1 |
| 31 | 4368906 | Палец | 2 |
| 32 | A768063 | Шплинт | 2 |
| 35 | 4130686 | Втулка | 3 |
| 36 | 4105912 | Колпачок | 3 |
| 103 | 34217 | Разъём канат | 1 |
| 104 | 3080671 | Канатный блок | 3 |
| 105 | 3085667 | Канатный блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
