Нижняя защита — HITACHI CX1100

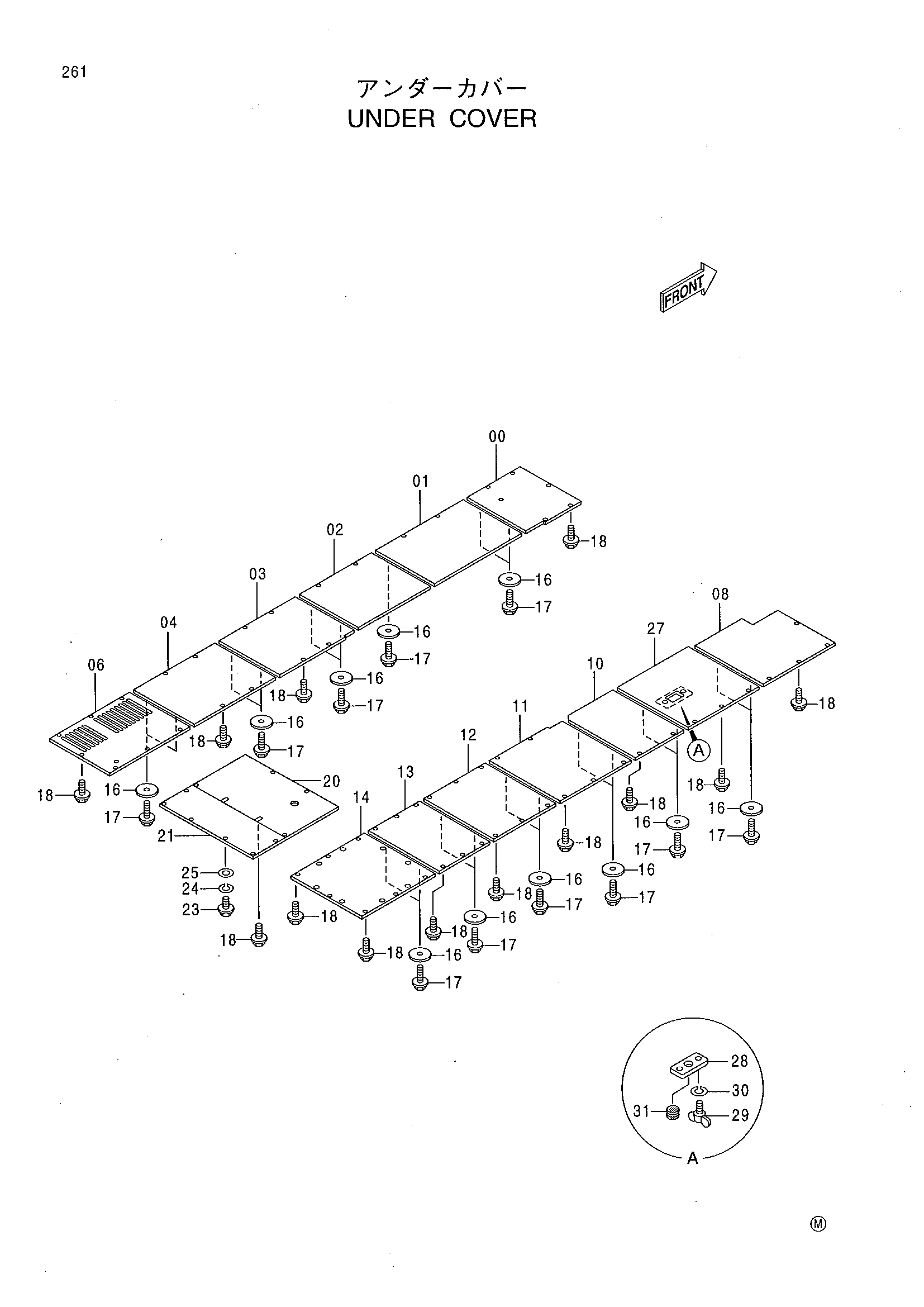

Заводская схема «Нижняя защита» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4382371 | Крышка(1) | 1 |
| 01 | 4382372 | Крышка(2) | 1 |
| 02 | 4382373 | Крышка(3) | 1 |
| 03 | 4382374 | Крышка(4) | 1 |
| 04 | 4382375 | Крышка(5) | 1 |
| 06 | 3079800 | Крышка(6) | 1 |
| 08 | 4382377 | Крышка(1) | 1 |
| 10 | 4382379 | Крышка(3) | 1 |
| 11 | 4382380 | Крышка(4) | 1 |
| 12 | 4382381 | Крышка(5) | 1 |
| 13 | 4382382 | Крышка(6) | 1 |
| 14 | 4383271 | Крышка(7) | 1 |
| 16 | 4319802 | Пластина | 21 |
| 17 | J011035 | Болт с шайбой | 21 |
| 18 | J021030 | Болт с шайбой | 57 |
| 20 | 4386144 | Крышка задний | 1 |
| 21 | 9748393 | Крышка задний | 1 |
| 23 | J901225 | Болт | 12 |
| 24 | A590912 | Пружинная шайба | 12 |
| 25 | A590112 | Плоская шайба | 12 |
| 27 | 9748733 | Крышка(2) | 1 |
| 28 | 4341077 | Крышка | 1 |
| 29 | M360816 | Болт винг | 2 |
| 30 | A590908 | Пружинная шайба | 2 |
| 31 | 4211059 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
