Трансмиссия (стрела подъёмный механизм) — HITACHI CX1100

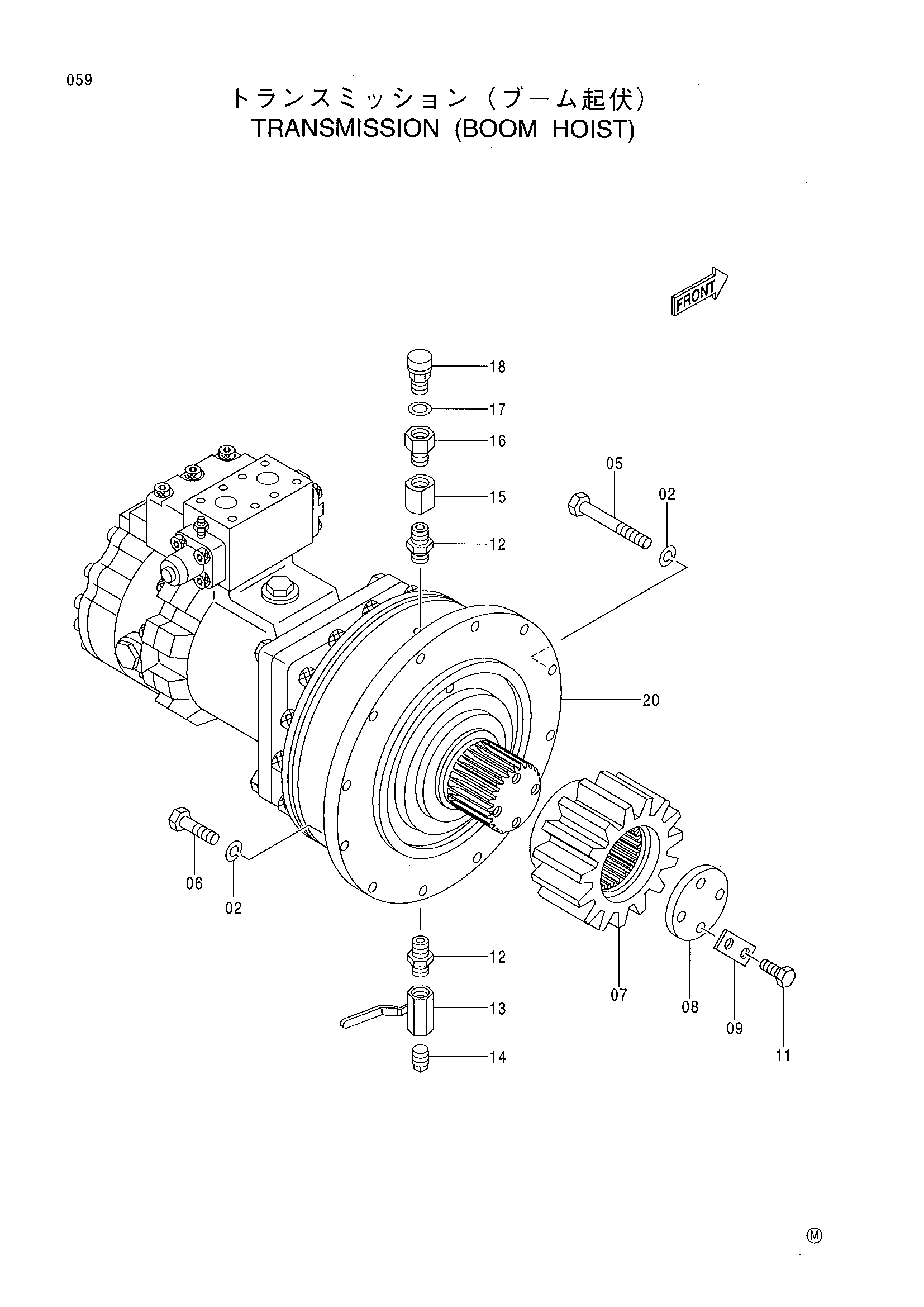

Заводская схема «Трансмиссия (стрела подъёмный механизм)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590916 | Пружинная шайба | 12 |
| 05 | J901606 | Болт | 7 |
| 06 | J901660 | Болт | 5 |
| 07 | 3030019 | Ведущая шестерня | 1 |
| 08 | 4114651 | Крышка | 1 |
| 09 | 4162767 | Стопорная шайба | 2 |
| 11 | M111436 | Болт | 4 |
| 12 | 94-1903 | Адаптер | 2 |
| 13 | 94-4029 | Кран | 1 |
| 14 | 94-2025 | Пробка | 1 |
| 15 | 94-0678 | Разъём S | 1 |
| 16 | 4096990 | Адаптер | 1 |
| 17 | D912218 | Шайба | 1 |
| 18 | 989058 | Сапун | 1 |
| 20 | 4362631 | Гидромотор плунжер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
