Электрооборудование (1) — HITACHI CX1100

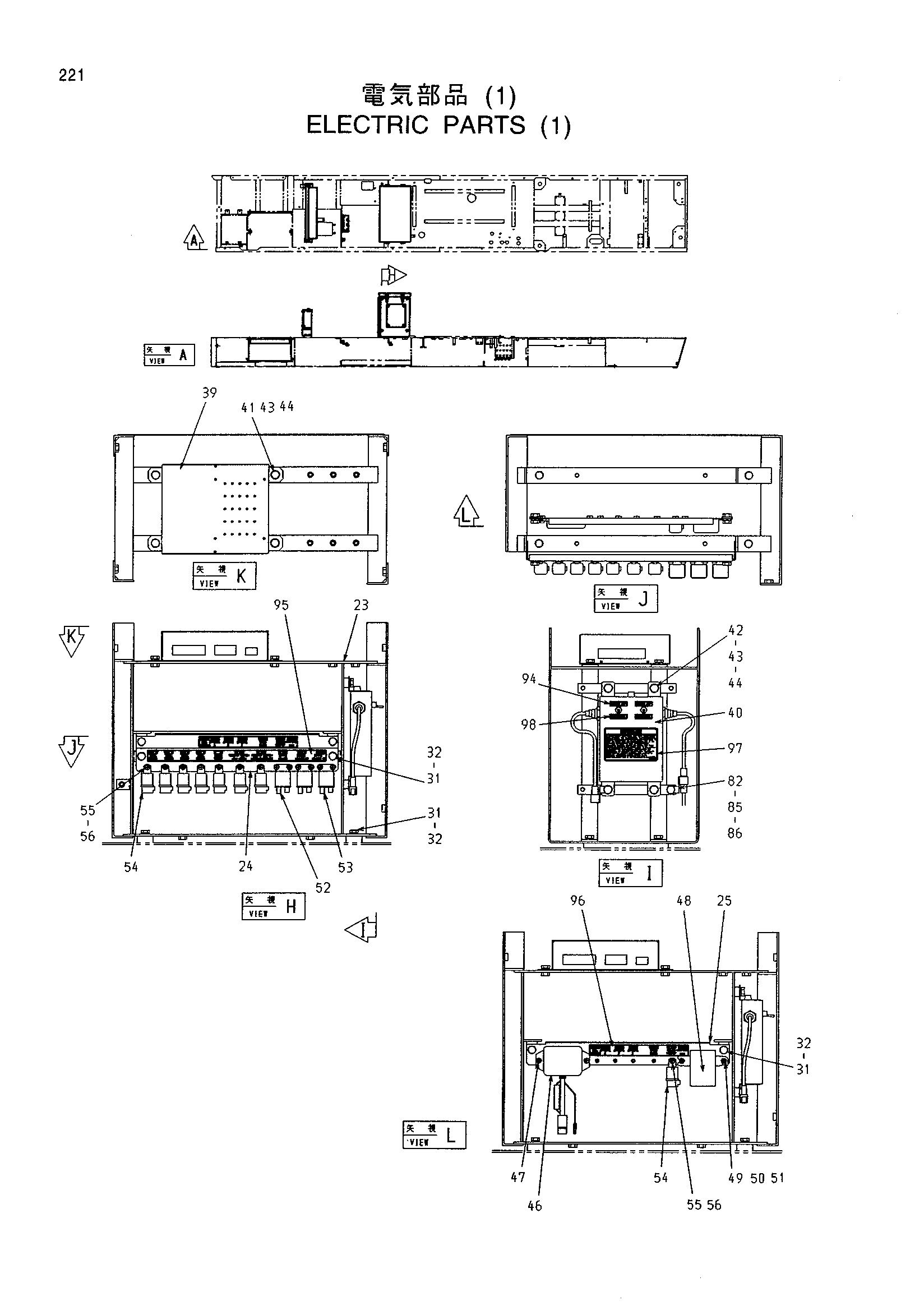

Заводская схема «Электрооборудование (1)» для HITACHI CX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | 7036509 | Кронштейн | 1 |
| 24 | 9752649 | Кронштейн | 1 |
| 25 | 9752650 | Кронштейн | 1 |
| 31 | J901020 | Болт | 8 |
| 32 | A590910 | Пружинная шайба | 8 |
| 39 | 9163319 | Контроллер нега | 1 |
| 40 | 4400143 | Резистор | 1 |
| 41 | J901020 | Болт | 4 |
| 42 | J901014 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 8 |
| 44 | A590110 | Плоская шайба | 8 |
| 46 | 4185885 | Реле | 1 |
| 47 | J450612 | Винт с шайбой | 2 |
| 48 | 4210118 | Таймер | 1 |
| 49 | M430610 | Винт | 2 |
| 50 | A590906 | Пружинная шайба | 2 |
| 51 | A590106 | Плоская шайба | 2 |
| 52 | 4210117 | Реле | 1 |
| 53 | 4210117 | Реле | 2 |
| 54 | 4251588 | Реле | 8 |
| 55 | M430610 | Винт | 14 |
| 56 | A590906 | Пружинная шайба | 14 |
| 82 | 4257159 | Кронштейн | 2 |
| 85 | J901014 | Болт | 1 |
| 86 | A590910 | Пружинная шайба | 1 |
| 94 | 4398731 | Информационная табличка | 2 |
| 95 | 3089007 | Информационная табличка | 1 |
| 96 | 3089006 | Информационная табличка | 1 |
| 97 | 4398730 | Информационная табличка | 1 |
| 98 | 4398732 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
